Назначение
Для улавливания золы из дымовых газов котельных агрегатов при сжигании угля и торфа. Могут быть использованы при различных технологических процессах в энергетичнеской, химической, металлургической и других отраслях промышленности. Не предназначен для улавливания сильнослипающихся пылей.
Технические характеристики
|
Типоразмер |
Производительность, м3/ч, при t газа 1350С |
Количество циклонных элементов |
Количество секций |
Циклоны ЦН-15 в системе рециркуляции |
Марка дымососа рециркуляции |
Масса, в т.ч. корпус, кг |
|
|---|---|---|---|---|---|---|---|
|
Кол-во |
Диаметр, мм |
||||||
|
ЦБР-150у-240 |
70000 |
240 |
6 |
4 |
400 |
ДН-9 |
28000 |
|
ЦБР-150у-320 |
95000 |
320 |
8 |
4 |
500 |
ДН-9 |
33000 |
|
ЦБР-150у-400 |
120000 |
400 |
10 |
4 |
500 |
ДН-12,5 |
38000 |
|
ЦБР-150у-480 |
140000 |
480 |
12 |
6 |
500 |
ДН-12,5 |
45000 |
|
ЦБР-150у-640 |
190000 |
640 |
16 |
8 |
500 |
ДН-12,5 |
63000 |
|
ЦБР-150у-800 |
240000 |
800 |
20 |
2 |
1000 |
ДН-12,5 |
75000 |
|
ЦБР-150у-1280 |
385000 |
1280 |
32 |
4 |
1000 |
ДН-19 |
126000 |
|
ЦБР-150у-1600 |
480000 |
1600 |
40 |
4 |
1000 |
ДН-19 |
140000 |
Особенности конструкции

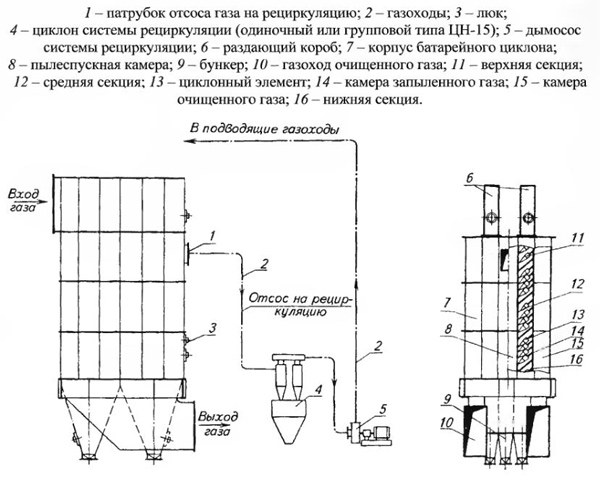

Исполнение секционное, с рециркуляцией части запыленного газа через одиночный циклон ЦН-15. Циклонные элементы имеют внутренний диаметр цилиндрической части 150 мм. Циклонные элементы размещены вертикальными рядами с наклоном 450 к горизонтали.
Форма выходной камеры – прямоугольная. Форма бункера – пирамидальная, секционная. Материал циклонных элементов –серый чугун, корпуса – углеродистая сталь.
Температура очищаемого газа – не более 400 0С Оптимальная скорость Vц = 4,7 м/с. Доля рециркулируемого потока запыленного газа – 8%. Коэффициент гидравлического сопротивления ζц = 160.
Эффективность улавливания золы в зависимости от состава составляет 90-96%.
