Общие сведения

Рукавные фильтры с вибровстряхиванием ФР-6, ФР-9, ФР-12, ФР-16, ФР-20, ФР-32 предназначены для очистки воздуха от мелкодисперсной сухой неслипающейся пыли в центральных системах аспирации. Требуют периодической становки системы аспирации для регенерации фильтрующих рукавов. (Сравнивают с рукавными фильтрами с импульсной продувкой - ФРИ, которые в отличии от ФР, работают без остановки, но большую стоимость).

Система автоматически производит полный цикл регенерации при каждой остановке вентилятора. Фильтры рассчитаны на давление (разрежение) корпуса 7000 Па при температуре очищаемого воздуха от -40 до +80 °C. Изготавливаются в различных комплектациях, в т.ч.:
● для установки на бункер накопитель (например для замены циклона)- комплектация 1 и 2;
● с выгрузкой уловленной пыли в специальную тележку - комплектация 3;
● с устройством непрерывной выгрузки пыли (шлюзовой перегрузчик), позволяющим присоединить пневмотранспорт, скребковый или шнековый транспортер, мягкий контейнер и т.п. - комплектация 4 и 5.

Для концентраций, не превышающих 20 г/м3 поставляется со входом - осадительной камерой. Для концентрации до 60 г/м3 - с циклонным входом. Возможно присоединение нескольких независимо работающих вентиляторов к одному фильтру. Установка вентиляторов возможно в 2-х вариантах: установка вентилятора высокого давления ВДП-56С на разряжение фильтра, и установка пылевого вентилятора на нагнетание.

Фильтрующий материал - антистатик. По заказу рукавные фильтры комплектуются дополнительной (контрольной) ступенью очистки, позволяющей обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.

По отдельному заказу в комплекте с фильтрами поставляются:
● пылевой вентилятор;
● бункер накопитель в т.ч. со сдвижным затвором и датчиками уровня;
● эстакада под фильтр и бункер с площадками обслуживания;
● клапан огнепреградительный;
● клапан обратный.

Технические характеристики

Комплектации

Базовая комплектация
● фильтровальная секция
● шкаф управления
● коллектор с форсунками для подключения к системе пожаротушения
● аварийный датчик уровня
● датчики температуры

Комплектация 1
● Базовая комплектация +
● входная секция (осадительная камера)
● входной короб
● датчик уровня

Комплектация 2
● Базовая комплектация +
● входная секция (циклонный элемент)
● датчик уровня

Комплектация 3
● Базовая комплектация +
● входная секция (осадительная камера)
● входной короб
● бункерная тележка
● опорная часть

Комплектация 4
● Базовая комплектация +
● входная секция (осадительная камера)
● входной короб
● шлюзовой перегрузчик
● опорная часть
● датчик уровня

Комплектация 5
● Базовая комплектация +
● опорная часть
● входная секция (циклонный элемент)
● шлюзовой перегрузчик
● датчик уровня

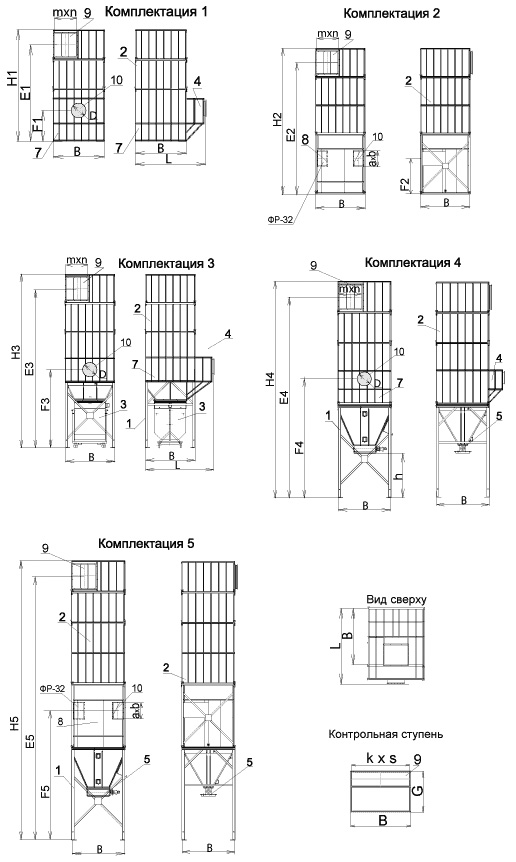

Габаритные и присоединительные размеры

Условные обозначения
1. Опорная часть с бункером
2. Фильтровальная секция
3. Пылесборная тележка
4. Входной короб
5. Шлюзовой перегрузчик
6. Площадки обслуживания
7. Осадительная камера
8. Циклонный элемент
9. Выходной патрубок
