Общие сведения

Рукавные фильтры ФРИП (аналог ФРКИ) предназначены для высокоэффективной очистки (степень очистки 99% и выше) запыленных газов температурой до 130°С, не являющихся токсичными, агрессивными, пожаро- и взрывоопасными.

Фильтр состоит из корпуса, разделенного на камеры неочищенного и очищенного газов, фильтровальных элементов (каркасного типа), клапанной секции с управляющими электромагнитами и устройством управления регенерацией рукавов.

Запыленный воздух через входной патрубок поступает в камеру, где расположены фильтрующие рукава. Пыль задерживается на фильтрующей поверхности материала, а очищенные газы удаляются через верхние открытые части рукавов в камеру очищенного газа.

Регенерация фильтровальных рукавов осуществляется периодически по заданному циклу без отключения секций односторонней импульсной продувкой сжатым воздухом, поступающим внутрь рукавов сверху через отверстия в продувочных коллекторах. Длительность импульсов - 0,1-0,2 с.

Система регенерации рассчитана на использование сжатого воздуха давлением 0,3 - 0,6 МПа (3 - 6 кгс/см2).

Сжатый воздух, поступающий на фильтры, должен быть осушен и очищен не ниже 10 класса по ГОСТ 17433-80.

Для обеспечения нормальной работы фильтра должна периодически или постоянно (в зависимости от начальной запыленности) проводиться выгрузка уловленной пыли из бункера., Если выгрузка пыли производится в процессе эксплуатации фильтра, должна быть обеспечена герметизация выгрузного отверстия, которая осуществляется посредством шлюзовых питателей (шлюзовых затворов типа ШЗ или другого типа). Возможна установка других герметизирующих устройств. Для работы фильтров с 2-мя или 3-мя бункерами применяются шнековые транспортеры (по отдельному заказу), осуществляющие опорожнение бункеров и выгрузку пыли в одной точке. Для герметизации шнекового транспортера на его выгрузном отверстии необходимо установить шлюзовой затвор или другие герметизирующие устройства.

Технические характеристики

Показатель

ФРИП -15

ФРИП - 30

ФРИП - 60

ФРИП - 90

ФРИП -180

ФРИП - 360

Производительность по очищаемому
газу, м3/ч, не более

1620

3240

6500

9700

19400

38400

Площадь поверхности фильтрования,
м2, не менее

15

30

60

90

180

360

Количество секций

1

1

2

3

1

2

Массовая концентрация пыли в
очищаемом газе на входе, г/м3, не более

50

50

50

50

50

50

Гидравлическое сопротивление,
кПа(кгс/м2), не более

1,2-2
(120-200)

1,2-2
(120-200)

1,2-2
(120-200)

1,2-2
(120-200)

1,2-2
(120-200)

1,2-2
(120-200)

Давление продувочного воздуха,
МПа (кгс/см)

0,3-0,6
(3-6)

0,3-0,6
(3-6)

0,3-0,6
(3-6)

0,3-0,6
(3-6)

0,3-0,6
(3-6)

0,3-0,6
(3-6)

Наибольший расход продувочного
воздуха, м /ч

5

10

20

30

60

120

Допустимое давление (разрежение)
внутри аппарата, кПа (кгс/м )

5
(500)

5
(500)

5
(500)

5
(500)

5
(500)

5
(500)

Габаритные размеры, мм:













длина, L

1280

1280

2310

3350

2570

4940

ширина, В

1540

1540

1540

1540

2650

2670

высота, Н

2550

3550

3550

3550

6090

6090

Масса, кг, не более

600

800

1300

1900

3900

9200

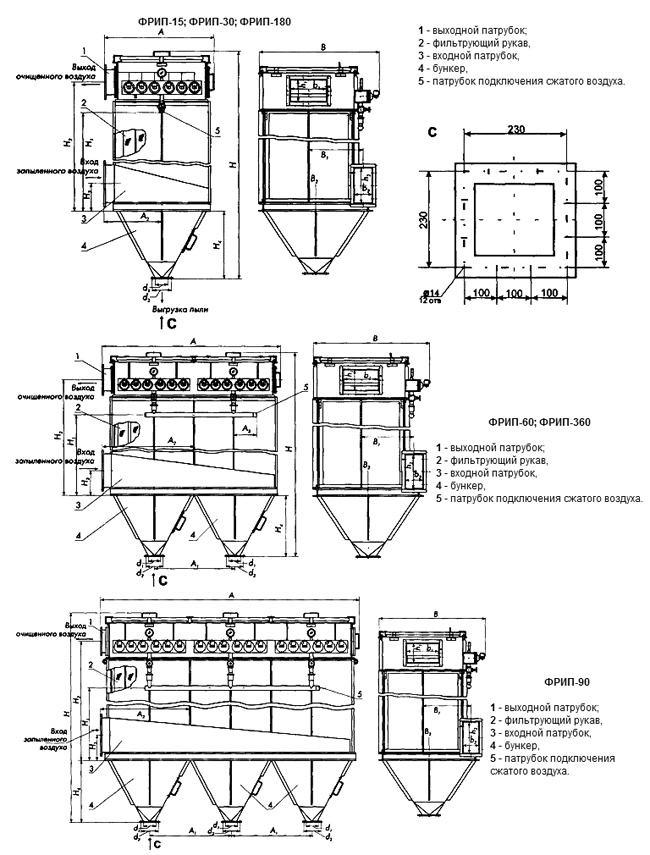

Габаритные и присоединительные размеры

Тип
фильтра

Размеры, мм

А

А1

А2

а3

Н

Н1

Н2

Н3

Н4

h1

h2

В

В1

В2

b1

ФРИП-15

1274

-

650

-

2480

1043

1323

330

830

265

450

1540

700

-

280

ФРИП-30

1274

-

650

-

3480

2043

2323

330

830

265

450

1540

700

-

280

ФРИП-60

2310

1075

1160

300

3480

1840

2323

330

830

265

450

1540

700

-

500

ФРИП-90

3347

1075

-

300

3480

1383

2323

408

830

265

610

1540

695

-

720

ФРИП-180

2565

-

1310

-

6090

-

3920

530

1820

400

700

2650

1280

245

700

ФРИП-360

4935

2370

2495

-

6090

-

3920

755

1820

400

1150

2670

1280

245

1150
