Общие сведения
Предназначены для улавливания мелкодисперсных электризующихся и взрывоопасных пылей (из воздуха и негорючих газов), не являющихся агрессивными, с медианным диаметром частиц не менее 5 мкм, с минимальной энергией зажигания не менее 1 мДж, с максимальной скоростью роста давления не более 15 МПа/с в экспериментальной емкости объемом 0,004 м3 при степени увеличения давления данной горючей среды в указанной емкости не более чем 6,5 раза.
Фильтр состоит из корпуса прямоугольной формы, бункера, фильтрующих рукавов, секций клапанов, устройства управления регенерацией.
Пылегазовая смесь поступает в фильтр через штуцер, расположенный в бункере, газ проходит через рукава, а частицы пыли задерживаются на их наружной поверхности. Регенерация рукавов осуществляется импульсной продувкой сжатым воздухом, поступающим из секций клапанов.
Периодичность регенерации определяется в процессе эксплуатации в зависимости от запыленности газа на входе; её можно регулировать прибором ПУРФ-1 М-6 в пределах 5-600 с.
Штуцер для выгрузки пыли предусматривает возможность установки шлюзового питателя.
Для обеспечения требований взрывозащищенности, соответствующей возможности эксплуатации фильтров в помещениях класса В-11а по ПУЭ-86 и искробезопасности при очистке газов, применен электродвигатель серии 2В. Каждый фильтр оснащен предохранительным клапаном с разрушающейся мембраной (из материала БЭ-1-0,4 по ГОСТ 23779-79). Для снятия и отвода заряда статического электричества каркасы рукавов заземлены. Пусковая аппаратура устанавливается в отдельном (невзрывоопасном) помещении.
Для работы фильтров под давлением материал предохранительной мембраны подбирается специализированной организацией, имеющей право изготовлять и испытывать разрывные предохранительные мембраны (для химической промышленности - институтом ВНИИТБХП (г. Северодонецк) по договору с потребителем. При этом давление вскрытия мембран не должно превышать давления, на которое рассчитан корпус фильтра - 0.01 МПа (0.1 кгс/см2).
Материал основных узлов и деталей, соприкасающихся с обрабатываемым газом -углеродистая или коррозионно-стойкая сталь; фильтрующих рукавов - иглопробивное фильтровальное полотно.
Фильтры, изготовленные из коррозионно-стойкой стали, предназначены для улавливания высокочистых продуктов, исключающих попадания посторонних частиц, на предприятиях различных отраслей промышленности.
Климатическое исполнение фильтров - УХЛ категории размещения 4, устройства управления регенерацией фильтра - УХЛ категории размещения 3 по ГОСТ 15150-69. Изготовление и поставка - по ТУ 26-01-941-84.
Условное обозначение
Ф — фильтр; Р — рукавный; К — каркасный; Н — конструкция цифры после букв: первая — площадь поверхности фильтрования (м2); В — взрывозащищенный; У — углеродистая сталь; К — коррозионно-стойкая сталь; последняя цифра — модификация.
Комплект поставки. Фильтры укрупненными транспортабельными блоками. Прибор управления регенерацией ПУРФ-1 М-6 или другого типа.
Технические характеристики
|
Типоразмер |
Производительность |
Площадь |
Гидравлическое |
Разрежение |
Давление, |
|
|---|---|---|---|---|---|---|
|
кПа (кгс/м2), |
в фильтре |
сжатого |
||||
|
ФРКН 5ВУ-01 |
510 |
5 |
1,8 |
0,002 |
0,005 |
0,5-0,6 |
|
ФРКН 10ВУ-01 |
1020 |
10 |
||||
|
ФРКН 15ВУ-01 |
1530 |
15 |
||||
|
ФРКН 30ВУ-01 |
3060 |
30 |
||||
|
ФРКН 60ВУ-01 |
6120 |
60 |
||||
|
ФРКН 90ВУ-01 |
9180 |
90 |
||||
|
ФРКН 180ВУ-01 |
18360 |
180 |
||||
|
ФРКН 5ВК-01 |
510 |
5 |
||||
|
ФРКН 10ВК-01 |
1020 |
10 |
||||
|
ФРКН 15ВК-01 |
1530 |
15 |
||||
|
ФРКН 30ВК-01 |
3060 |
30 |
||||
|
ФРКН 60ВК-01 |
6120 |
60 |
||||
|
ФРКН 90ВК-01 |
9180 |
90 |
||||
|
ФРКН 180ВК-01 |
18360 |
180 |
||||
|
Типоразмер |
Температура |
Количество |
Диаметр |
Высота |
Массовая |
Удельная |
Масса |
||
|---|---|---|---|---|---|---|---|---|---|
|
на |
на |
рукавов |
взрывных |
||||||
|
ФРКН5ВУ-01 |
130 |
на 10°С |
12 |
1 |
135 |
1950 *) |
Не более |
Не более |
379 |
|
ФРКН10ВУ-01 |
12 |
1 |
474 |
||||||
|
ФРКН15ВУ-01 |
18 |
1 |
602 |
||||||
|
ФРКН30ВУ-01 |
36 |
2 |
943 |
||||||
|
ФРКН60ВУ-01 |
72 |
2 |
2158 |
||||||
|
ФРКН90ВУ-01 |
108 |
2 |
3037 |
||||||
|
ФРКН180ВУ-01 |
144 |
3 |
4000 |
||||||
|
ФРКН5ВК-01 |
12 |
1 |
390 |
||||||
|
ФРКН10ВК-01 |
12 |
1 |
485 |
||||||
|
ФРКН15ВК-01 |
18 |
1 |
620 |
||||||
|
ФРКН30ВК-01 |
36 |
2 |
965 |
||||||
|
ФРКН60ВК-01 |
72 |
2 |
2205 |
||||||
|
ФРКН90ВК-01 |
108 |
2 |
3105 |
||||||
|
ФРКН180ВК-01 |
144 |
3 |
4090 |
||||||
* Для ФРКН5ВУ (ВК) - 01 общая высота рукава 980 мм.

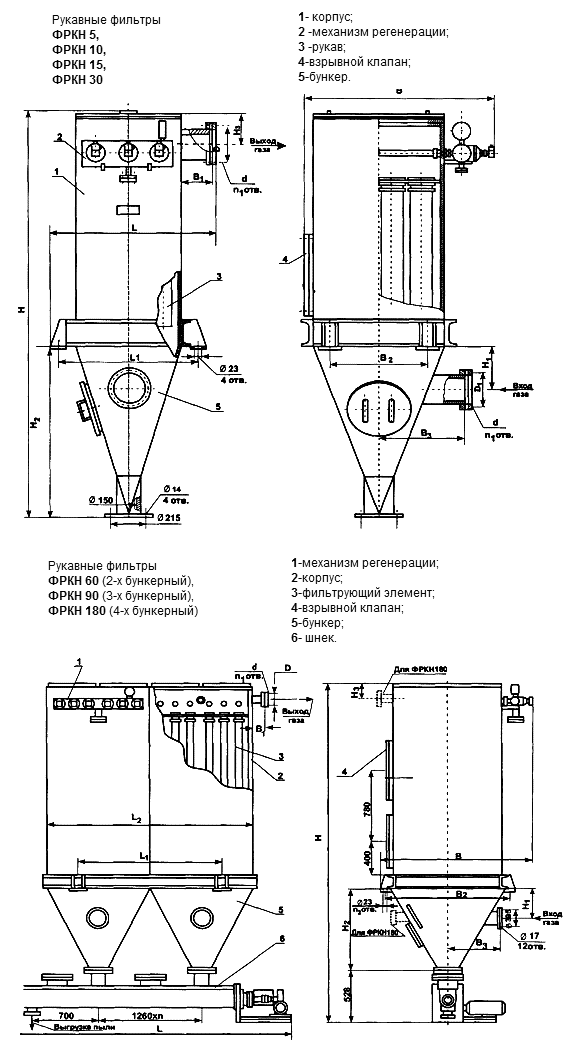

Габаритные и присоединительные размеры
|
Типоразмер |
L |
L1 |
L2 |
В |
В1 |
В2 |
В3 |
Н |
Н1 |
H2 |
Н3 |
D |
d |
n |
n1 |
n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ФРКН5ВУ-01 |
965 |
822 |
— |
1320 |
155 |
540 |
500 |
2650 |
290 |
1106 |
140 |
210 |
13 |
- |
8 |
4 |
|
ФРКН10ВУ-01 |
965 |
822 |
— |
1320 |
155 |
540 |
500 |
3650 |
290 |
1106 |
140 |
210 |
13 |
- |
8 |
4 |
|
ФРКН15ВУ-01 |
980 |
838 |
— |
1695 |
155 |
900 |
720 |
3865 |
290 |
1350 |
175 |
210 |
13 |
- |
8 |
4 |
|
ФРКН30ВУ-01 |
1460 |
824 |
— |
1780 |
155 |
1446 |
630 |
3860 |
420 |
1350 |
205 |
395 |
17 |
- |
12 |
4 |
|
ФРКН60ВУ-01 |
3115 |
1720 |
2520 |
1780 |
390 |
1446 |
630 |
4280 |
420 |
1100 |
— |
616х540 |
13 |
1 |
16 |
4 |
|
ФРКН90ВУ-01 |
4400 |
2000 |
3780 |
1780 |
390 |
1446 |
630 |
4280 |
420 |
1100 |
— |
616х540 |
13 |
2 |
16 |
4 |
|
ФРКН180ВУ-01 |
5660 |
2400 |
5040 |
1850 |
155 |
1438 |
630 |
5443 |
420 |
1350 |
215 |
395 |
17 |
3 |
12 |
6 |
