Общие сведения

ТУ 4854-021-18160980-03
● Сертификат соответствия №РОСС RU.ББ02.Н01658
● Сертификат пожарной безопасности № ССПБ..RU.УП001.В03075

Назначение

Клапан предназначен для открытия проемов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. По функциональному назначению клапан может применяться как в качестве дымоудаления согласно требованиям СНиП 2.04.05-91. Клапан оснащен автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Типоразмеры клапанов:
● 700 х 500 мм
● 400 х 500 мм
● 550 х 440 мм

Варианты изготовления

Варианты комплектации:
● электромагнитный
● электрический привод ДСРК
● электрический привод ДСРК с возвратной пружиной
● электромеханический привод Belimo BLF-230(24); BLF-230(24)T; BF-230(24); BF-230(24)T

Условия эксплуатации

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации клапанов:
окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
предельные рабочие температуры окружающего воздуха: верхнее значение +35 °С; нижнее значение +4 °С;
средняя относительная влажность воздуха не более 80% при температуре +25 °С.
Клапан не подлежит установке в воздуховодах и каналах:
помещений категорий А и Б по пожаровзрывобезопасности; местных отсосов пожаровзрывоопасных смесей;
в местах, не подвергаемых периодической очистке по установленному регламенту для предотвращения горючих отложений.

Технические характеристики

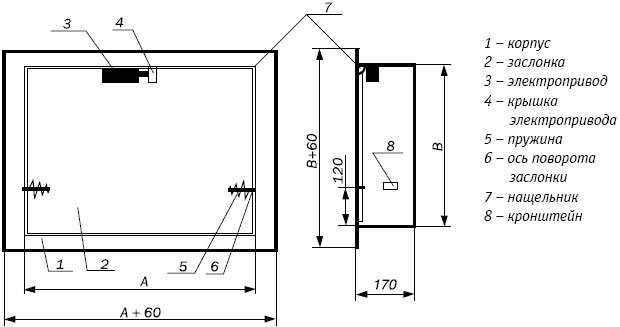

Габаритные и присоединительные размеры
