Общие сведения
ТУ 4863-017-12444529-02 Серия 1.494-39
Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам, и состоят из патрубка, сектора управления и полотна. Изготавливаются из тонколистовой оцинкованной стали. Предусмотрено два исполнения присоединения клапанов ДК к воздуховодам: фланцевое и бандажное. Конструкция клапана обеспечивает возможность поворота полотна на 90о от полного открытия до закрытия клапана. Полотно фиксируется в нужном положении при помощи гайки.
Дроссель-клапаны изготавливают в климатическом исполнении У и УХЛ категории размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150. В гражданских зданиях дроссель-клапаны диаметром

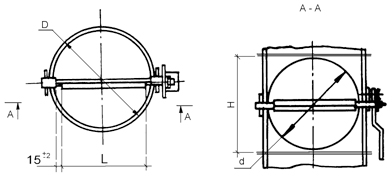

Технические характеристики
|
Обозначение |
Размеры, мм |
Масса клапана, кг |
|||
|---|---|---|---|---|---|
|
|
D |
H |
d |
фланец |
бандаж |
|
ДКСк |
200 |
350 |
193 |
3,6 |
2,5 |
|
-01 |
225 |
218 |
4,1 |
2,85 |
|
|
-02 |
250 |
243 |
4,5 |
3,2 |
|
|
-03 |
280 |
272 |
5,1 |
3,63 |
|
|
-04 |
315 |
307 |
5,8 |
4,16 |
|
|
-05 |
355 |
347 |
7,45 |
4,79 |
|
|
-06 |
400 |
392 |
8,5 |
5,54 |
|
|
-07 |
450 |
442 |
9,7 |
6,41 |
|
|
-08 |
500 |
492 |
11 |
7,32 |
|
|
-09 |
560 |
552 |
12,5 |
8,5 |
|
|
-10 |
630 |
650 |
622 |
20,5 |
14,64 |
|
-11 |
710 |
702 |
25,1 |
18,49 |
|
|
-12 |
800 |
792 |
29,3 |
24,69 |
|
