Общие сведения
ТУ 4863-017-12444529-02 Серия 1.494-39
Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам, и состоят из патрубка, сектора управления и полотна. Изготавливаются из тонколистовой оцинкованной стали. Предусмотрено два исполнения присоединения клапанов ДК к воздуховодам: фланцевое и бандажное. Конструкция клапана обеспечивает возможность поворота полотна на 90о от полного открытия до закрытия клапана. Полотно фиксируется в нужном положении при помощи гайки.
Дроссель-клапаны изготавливают в климатическом исполнении У и УХЛ категории размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150. В гражданских зданиях дроссель-клапаны диаметром
Технические характеристики
|
Обозначение |

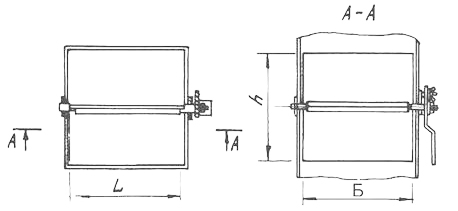

Размеры, мм |
Масса, кг |
||
|---|---|---|---|---|
|
L |
Б |
h |
||
|
ДКСп |
200 |
200 |
190 |
0,86 |
|
-01 |
250 |
250 |
1,01 |
|
|
-02 |
300 |
300 |
1,15 |
|
|
-03 |
400 |
400 |
1,44 |
|
|
-04 |
250 |
250 |
240 |
1,16 |
|
-05 |
300 |
300 |
1,33 |
|
|
-06 |
400 |
400 |
1,67 |
|
|
-07 |
500 |
500 |
2,01 |
|
|
-08 |
300 |
300 |
290 |
1,51 |
|
-09 |
400 |
400 |
1,9 |
|
|
-10 |
500 |
500 |
2,3 |
|
|
-11 |
600 |
600 |
3,48 |
|
|
-12 |
400 |
400 |
390 |
2,36 |
|
-13 |
500 |
500 |
2,88 |
|
|
-14 |
600 |
600 |
4,41 |
|
|
-15 |
800 |
800 |
7,21 |
|
|
-16 |
500 |
500 |
490 |
3,46 |
|
-17 |
600 |
600 |
5,34 |
|
|
-18 |
800 |
800 |
8,76 |
|
|
-19 |
600 |
600 |
590 |
6,27 |
|
-20 |
800 |
800 |
10,32 |
|
|
-21 |
790 |
13,43 |
||
