Общие сведения

Решетки серии ВР-ПН (потолочные) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа "Армстронг" помещений различных типов и назначений.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде жестко закрепленных между собой рамок под углом 30 град. к лицевой поверхности изделия для создания "настилающего" потока воздуха. Конструкция решеток позволяет раздавать воздух в одно, два, три, четыре направления (ВР-ПН1, ВР-ПН2, ВР-ПН3, ВР-ПН4 соответственно).

Решетки устанавливаются на направляющие потолка и к ним не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия - белый RAL 9016 (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Ассортимент решеток данной серии включает в себя изделия стандартных размеров.

Условное обозначение вентиляционной решетки при заказе

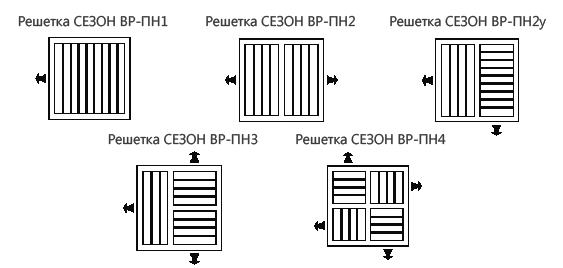

Ассортимент решеток ВР-ПН

Расположение решетки на направляющих подвесного потолка

Таблица стандартных типоразмеров
