Вентиляторы серии М предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к алюминиевым сплавам и углеродистым сталям не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100мг/м3, с температурой не выше 800С. Вентилятор применяется в системах вентиляции и кондиционирования и для производственных нужд.
Вентилятор предназначен для эксплуатации в условиях умеренного климата 3-ей категории размещения по ГОСТ 15150 при температуре окружающей среды от –40 до +400С.
КОНСТРУКЦИЯ: Корпус вентилятора и рабочее колесо изготовлены из искростойкой силуминовой отливки. Рабочее колесо вентилятора проходит обязательную динамическую и статическую балансировку на специальных стендах. Вентиляторы оснащаются однофазными т трехфазными двигателями. Возможно крепление вентилятора на фланцевом соединении с помощью трубопроводного хомута непосредственно на настенный кронштейн вытяжного рукава. Расположение выпускного отверстия вентилятора можно расположить в желаемой пространственной ориентации.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Код заказа | 92 101 | 92 102 | 92104 | 92105 | 92 104 100 |
|---|---|---|---|---|---|
Производительность, м3/ч |
1 000 |
1 000 |
2 000 |
2 000 |
2 200 |
Максимальное давление, Па |
350 |
350 |
1 400 |
1 400 |
1 700 |
Мощность электродвигателя, кВт |
0,55 |
0,55 |
0,75 |
0,75 |
1,1 |
Напряжение питания, В |
3/380/50Гц |
1/220/50Гц |
3/380/50Гц |
1/220/50Гц |
3/380/50Гц |
Синхронная частота вращения, об/мин |
1 500 |
1 500 |
3 000 |
3 000 |
3 000 |
Степень защиты |
IP55 |
IP55 |
IP55 |
IP55 |
IP55 |
Масса, кг |
23 |
23 |
23 |
23 |
24 |

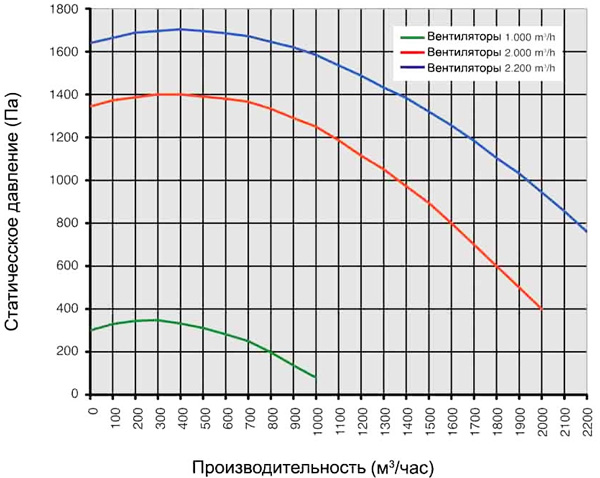

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ

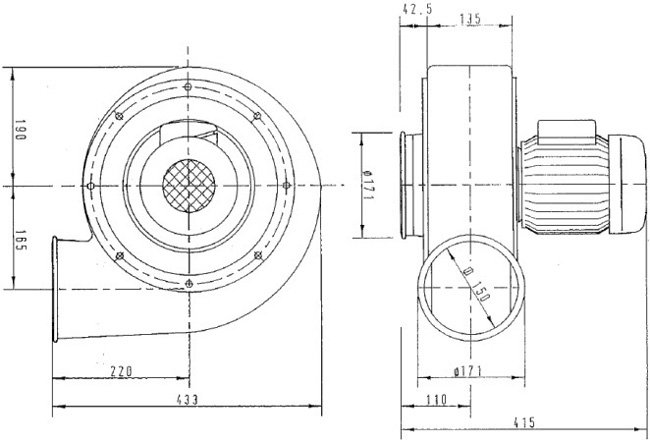

ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА
