Общие сведения
Диффузоры ДПУ-К круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
В диффузоре ДПУ-К обтекатель заменен на подвижную веерную вставку из нескольких диффузоров, закрепленных неподвижно относительно друг друга.
В диффузорах ДПУ-К при перемещении веерной вставки с закручивателем соответственно вдоль оси корпусаизменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.

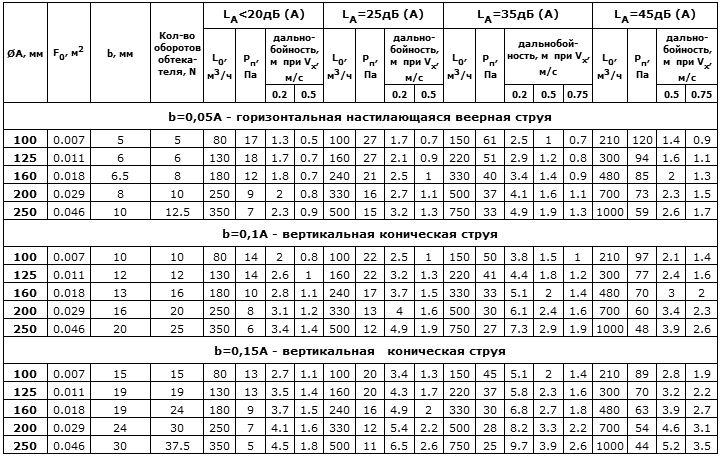

Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.

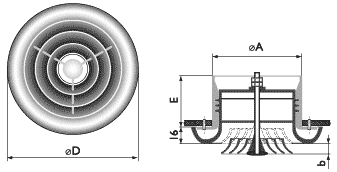

Габаритные размеры
|
Тип диффузора |
A, мм |
D, мм |
E, мм |
Вес не более, кг |
|---|---|---|---|---|
|
ДПУ-К 100 |
100 |
150 |
55 |
0.20 |
|
ДПУ-К 125 |
125 |
170 |
55 |
0.25 |
|
ДПУ-К 160 |
160 |
215 |
60 |
0.35 |
|
ДПУ-К 200 |
200 |
258 |
60 |
0.45 |
|
ДПУ-K 250 |
250 |
308 |
60 |
0.66 |
