Общие сведения
Диффузоры 1ДПЗ, 2ДПЗ прямоугольной формы предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) закрученными струями из верхней зоны помещений:
● вертикальной закрученной конической струей для 1ДПЗ;
● горизонтальной настилающейся закрученной струей для 2ДПЗ.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры 1ДПЗ, 2ДПЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха ∆t0 ≥ 5ºC (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие.
Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

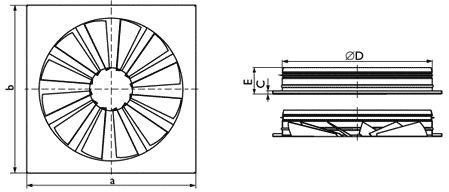

Габаритные размеры
|
Размер, axb, мм |
C, мм |
ØD, мм |
Е, мм |
Вес, кг |
|---|---|---|---|---|
|
300 х 300 |
7 |
249 |
90 |
1,3 |
|
450 х 450 |
7 |
399 |
90 |
2,5 |
|
595 х 595 |
7 |
499 |
90 |
3,9 |
