Общие сведения

Круглые воздухораспределители низкоскоростные 1ВНК предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.

При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.

Область применения 1ВНК – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.

Низкоскоростные воздухораспределители 1ВНК устанавливается в свободном пространстве помещения на полу.

Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.

Наружные и внутренние поверхности 1ВНК окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

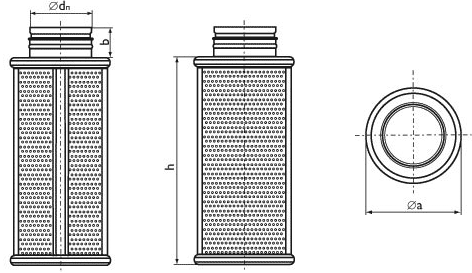

Габаритные размеры

Характеристики воздухораспределителей

Размер Ødп, мм

F0, м2

Øa, мм

b, мм

h, мм

Вес, кг

200

0,85

290

88

1000

11,8

250

1,20

340

88

1200

16,3

315

1,45

410

88

1200

19,7

400

2,77

510

88

1800

33,9

500

3,48

640

88

1800

45,6

630

4,40

810

88

1800

54,7

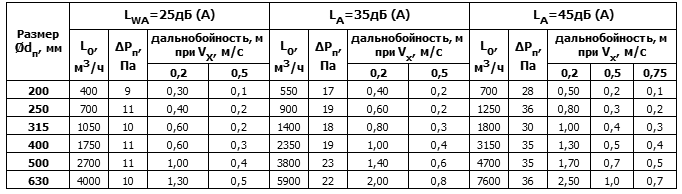

Типоразмеры и данные для подбора воздухораспределителей
