Общие сведения

Круглые воздухораспределители низкоскоростные 1ВНУ предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.

При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.

Область применения 1ВНУ – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНУ устанавливаются в углу помещения на полу.

Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерную подачу воздуха по всей воздухораздающей поверхности.Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.

Наружные и внутренние поверхности 1ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

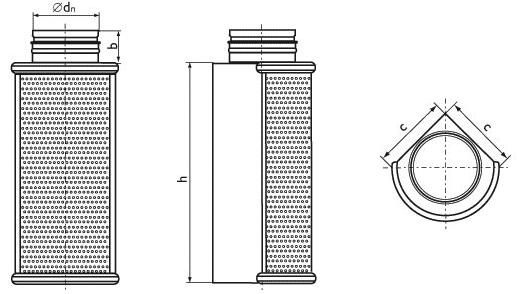

Габаритные размеры

Характеристики воздухораспределителей

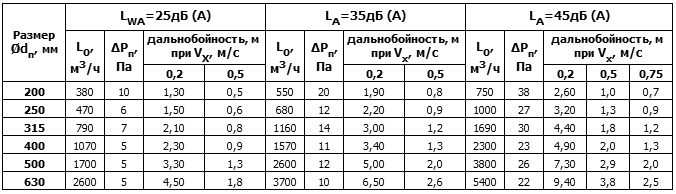

Типоразмеры и данные для подбора воздухораспределителей
