Общие сведения

Панельные турбулизирующие воздухораспределители 1ВПТ, 1ВПТР предназначены для подачи воздуха в помещения.

1ВПТ состоит из стального листа прямоугольной формы с отверстиями, в которых размещены пластмассовые ячейки, и камеры статического давления (КСД).

Форма ячеек и их взаимное расположение позволяют создавать закрученную струю воздуха, с помощью которой можно подавать в помещения большой объем воздуха на минимальном расстоянии от рабочей зоны. Индивидуальный угол поворота каждой отдельной ячейки допускает создание большого количества вариантов распределения воздуха и видов формируемых воздушных струй без изменения при этом уровня шума, объёма подаваемого воздуха и падения давления.

Панели ВПТ предназначены для подачи воздуха в помещения высотой от 2,5 м до 5 м. Они могут использоваться как в системах вентиляции для подачи нагретого воздуха, так и кондиционирования для охлаждённого воздуха без образования сквозняков. Максимальный перепад температур при этом для охлаждённого воздуха не должен превышать 12°С. Закруглённая форма ячеек и конструкция их крепления предотвращают оседание пыли и облегчают чистку изделия. Наиболее интересными из возможных видов струй, формируемых ВПТ, являются настилающиеся закрученные и комбинированные струи.

Настилающаяся струя, формируемая ВПТ, дальнобойна и может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом, ВПТ может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий, не внося во внешнее оформление помещения беспорядочного многообразия.

Закрученная струя позволяет раздать в помещении большее количество воздуха одним изделием, не создавая сквозняков вблизи воздухораспределителя. Дальнобойность такой струи меньше 1 метра. Комбинированной струёй один воздухораспределитель ВПТ обеспечивает требования по объёму воздуха всего помещения (настилающийся поток) и, в тоже время, может подавать часть воздуха в локальную рабочую зону (центральный вертикальный поток). Долевое отношение воздуха в вертикальной и настилающейся струе может варьироваться по желанию пользователя.

Основным достоинством раздачи воздуха через ВПТ является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке вблизи ячеек и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.

Кроме того, в силу большой интенсивности затухания приточного потока ВПТ можно использовать для раздачи воздуха непосредственно в обслуживаемую зону, устанавливая панельный воздухораспределитель пристенно или приколонно, особенно, в производственных помещениях.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПТР дополнительно оснащаются регулятором расхода воздуха.

Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). Возможна окраска панели в другие цвета по каталогу RAL. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.

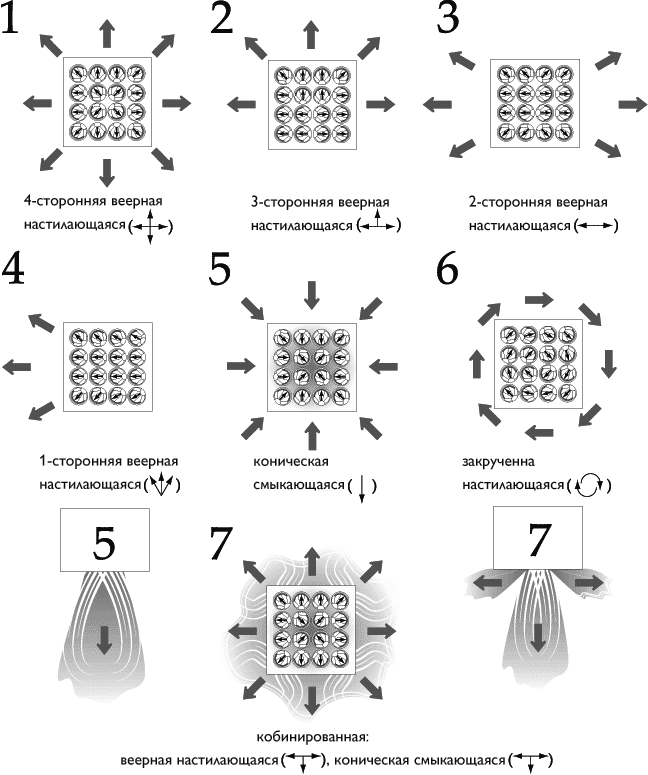

Схемы поворота ячеек турбулизирующих панелей

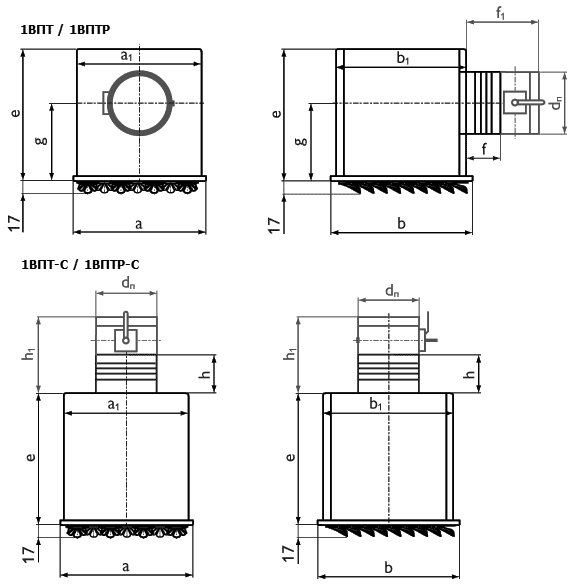

Габаритные размеры

Характеристики панелей

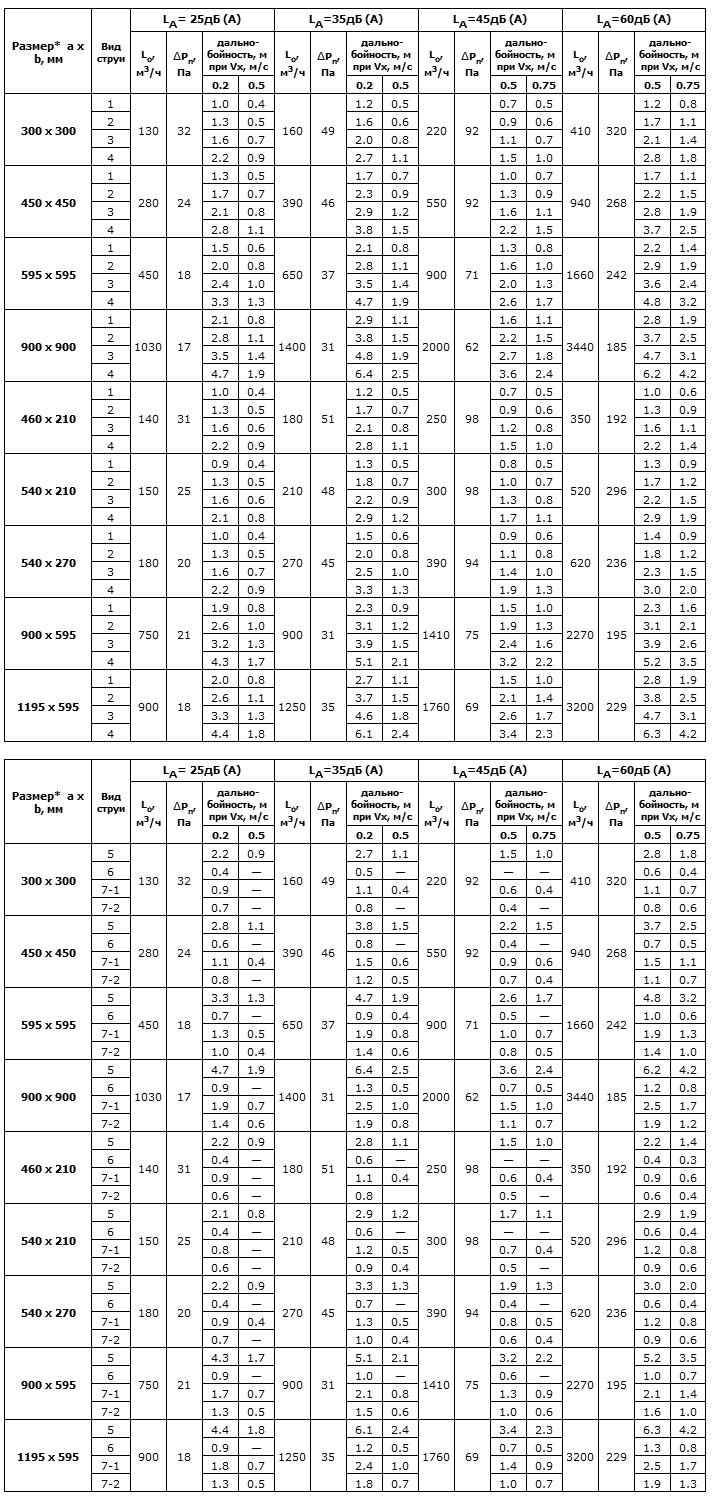

Типоразмеры и данные для подбора
