Общие сведения
Панельные перфорированные воздухораспределители предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.
Область применения – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СПП предусматривается распределение приточного воздуха вертикальными потоками.
Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.
КСД изготовливается с боковым или торцевым подводом воздуха.
Для регулирования расхода воздуха 1СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.
Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.
Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.
В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.
Воздухораспределители 1СПП, 1СППР выпускаются трех типоразмеров: 300 x 300 мм, 450 x 450 мм, 595 x 595 мм.
Крепление 1СПП, 1СППР, к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камера или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Крепежные элементы в комплект поставки не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1СПП, 1СПП-М.

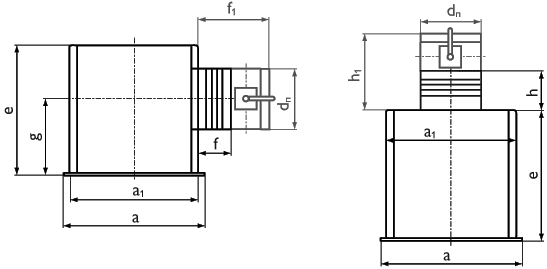

Габаритные размеры

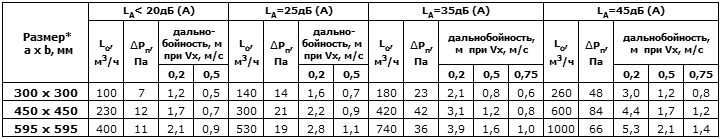

Характеристики панелей
|
Размер аxb, мм |
F0, м2 |
Ødn, мм |
а1, мм |
е, мм |
g, мм |
f, мм |
f1, мм |
h, мм |
h1, мм |
Вес*, кг |
|---|---|---|---|---|---|---|---|---|---|---|
|
1СПП / 1СППР |
||||||||||
|
300 х 300 |
0,063 |
124 |
270 |
270 |
150 |
73 |
177 |
— |
— |
4,1 |
|
450 х 450 |
0,160 |
159 |
420 |
350 |
213 |
73 |
177 |
— |
— |
8,4 |
|
595 х 595 |
0,303 |
199 |
570 |
390 |
233 |
73 |
177 |
— |
— |
13,5 |
|
1СПП-С / 1СППР-С |
||||||||||
|
300 х 300 |
0,063 |
124 |
270 |
200 |
— |
— |
— |
88 |
190 |
3,4 |
|
450 х 450 |
0,160 |
159 |
420 |
200 |
— |
— |
— |
88 |
190 |
4,2 |
|
595 х 595 |
0,303 |
199 |
570 |
200 |
— |
— |
— |
88 |
190 |
9,7 |
