Общие сведения
Воздухораспределители панельные с закручивателями 1ВПЗ, 1ВПЗР прямоугольной формы предназначены для подачи воздуха системами вентиляции и кондиционирования в верхнюю зону помещений различного назначения (производственные, общественные).
Конструктивно изделие состоит из металлическоой панели с отверстиями, в которой установлены металлические диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД).
Воздухораспределитель формирует широкий конический поток с интенсивным перемешиванием воздуха. Направление потока перпендикулярно плоскости воздухораздающей панели.
КСД имеют боковой (для прямоугольных воздухораспределителей - по стороне А) или торцевой подводящий патрубок.
Для регулирования расхода воздуха изделия 1ВПЗР оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.
Монтаж воздухораспределителя – потолочный, пристенный или приколонный. Воздухораспределители 1ВПЗ могут размещаться в подшивном пространстве потолка, при этом видимой является только панель с закручивателями, а КСД находится за подшивным потолком.
Покрытие методом порошкового напыления в белый цвет (RAL 9016), в прямоугольных изделиях 1ВПЗ, 1ВПЗР окрашивается только лицевая панель. По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска камеры статического давления 1ВПЗ, 1ВПЗР.
Воздухораспределители 1ВПЗ, 1ВПЗР имеют прямоугольную панель с отверстиями, в которых установлены металлические диффузоры с плосколопаточными закручивателями. Выпускаются пять типоразмеров: 450 x 450 мм, 595 x 595 мм, 900 x 595 мм, 1195 x 595 мм, 900 х 900 мм.
Крепление 1ВПЗ, 1ВПЗР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1ВПЗ, 1ВПЗР.

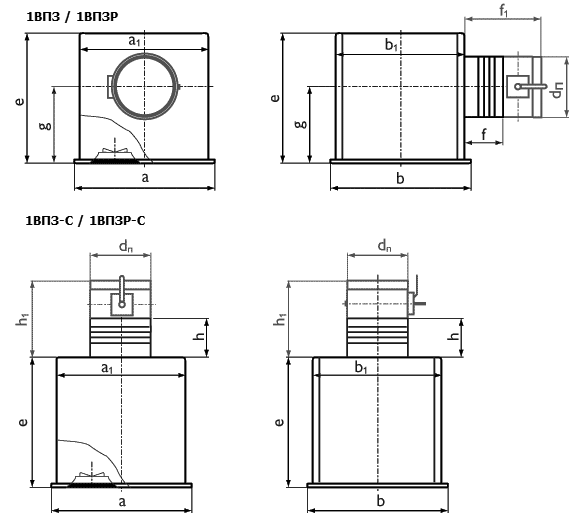

Габаритные размеры

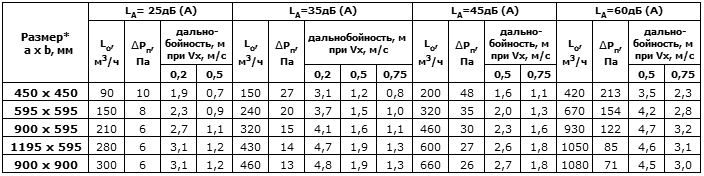

Характеристики панелей
|
Размер а x b, мм |
F0, м2 |
Ødn, мм |
а1, мм |
b1, мм |
е, мм |
g, мм |
f, мм |
f1, мм |
h, мм |
h1, мм |
Вес*, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1ВПЗ / 1ВПЗР |
|||||||||||
|
450 х 450 |
0,024 |
159 |
420 |
420 |
350 |
210 |
73 |
177 |
— |
— |
9,4 |
|
595 х 595 |
0,042 |
199 |
570 |
570 |
390 |
230 |
73 |
177 |
— |
— |
15,1 |
|
900 х 595 |
0,063 |
249 |
870 |
570 |
650 |
465 |
73 |
177 |
— |
— |
27,7 |
|
1195 х 595 |
0,085 |
314 |
1170 |
570 |
650 |
430 |
73 |
177 |
— |
— |
37,7 |
|
900 х 900 |
0,095 |
314 |
870 |
870 |
650 |
430 |
73 |
177 |
— |
— |
36,0 |
|
1ВПЗ-С / 1ВПЗР-С |
|||||||||||
|
450 х 450 |
0,024 |
159 |
420 |
420 |
200 |
— |
— |
— |
88 |
190 |
7,3 |
|
595 х 595 |
0,042 |
199 |
570 |
570 |
200 |
— |
— |
— |
88 |
190 |
11,7 |
|
900 х 900 |
0,095 |
314 |
870 |
870 |
300 |
— |
— |
— |
88 |
190 |
17,5 |
