Общие сведения

Воздухораспределители панельные веерные ВПМ, ВПМР предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в верхнюю зону, а также непосредственно в рабочую зону помещений различного назначения (производственные, общественные).

Конструктивно изделие состоит из металлической панели с отверстиями, в которой закреплены диффузоры, и камеры статического давления (КСД).

Конструкция позволяет производить индивидуальное регулирование направления потока и аэродинамических характеристик путем перемещения веерных вставок диффузоров.

При этом перемещение вставок изменяет форму приточного потока от веерного до конического, что позволяет производить посезонное регулирование системы в целом.

Монтаж воздухораспределителя – потолочный, пристенный или приколонный. При размещении изделия в подшивном потолке видимой является только собственно панель с диффузорами, а КСД находится за подшивным потолком.

Крепление ВПМ и ВПМР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители ВПМ, ВПМР изготавливаются с боковым (по стороне А) или торцевым подводом воздуха. Панели ВПМР дополнительно оснащаются регулирующим устройством, которое устанавливается в подводящий патрубок воздухораспределителя.

Лицевая панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в другие цвета по каталогу RAL, а также окраска КСД. Диффузоры - белые пластмассовые, в другие цвета не окрашиваются.

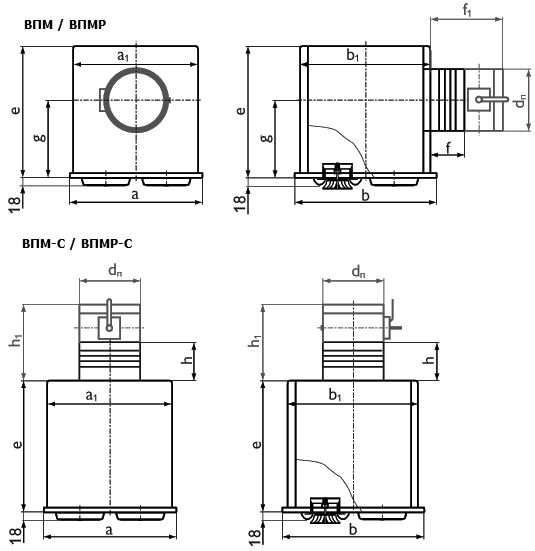

Габаритные размеры

Характеристики панелей

Размер а x b, мм

Ødn, мм

а1, мм

b1, мм

е, мм

g, мм

f, мм

f1, мм

h, мм

h1, мм

ВПМ 125 / ВПМР 125

ВПМ 160 / ВПМР 160

Кол-во ДПУ-К, шт

F0, м2

Вес**, кг

Кол-во ДПУ-К, шт

F0, м2

Вес*, кг

ВПМ 125 / ВПМ 160/ВПМР 125 / ВПМР 160

450 х 450

159

420

420

350

213

73

177

4

0,044

9,3

4

0,074

9,6

595 х 595

199

570

570

390

233

73

177

9

0,099

15,0

5

0,092

14,9

900 х 595

249

870

570

650

465

73

177

15

0,165

27,7

8

0,147

27,8

1195 х 595

314

1170

570

650

430

73

177

18

0,198

34,6

10

0,184

34,5

900 х 900

314

870

870

650

430

73

177

25

0,275

36,3

13

0,239

36,0

ВПМ 125-С / ВПМ 160-С / ВПМ 125-С / ВПМР 160-С

450 х 450

159

420

420

200

88

190

4

0,044

7,3

4

0,074

7,6

595 х 595

199

570

570

200

88

190

9

0,099

11,7

5

0,092

11,7

900 х 900

314

870

870

300

88

190

25

0,275

26,8

13

0 239

26,4

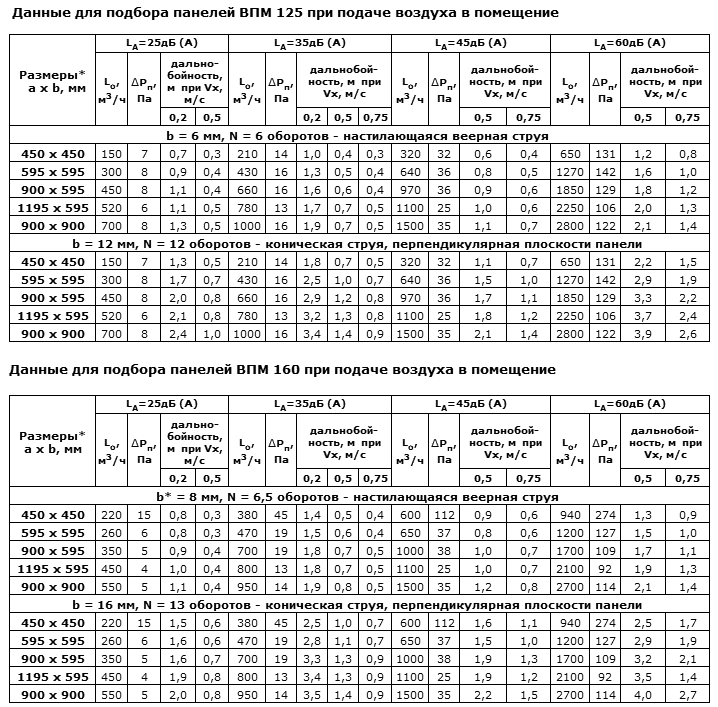

Типоразмеры и данные для подбора
