Общие сведения
Воздухораспределители панельные сопловые 1ВКC, 1ВКCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВКC, 1ВКCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.
При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
Воздухораспределители 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

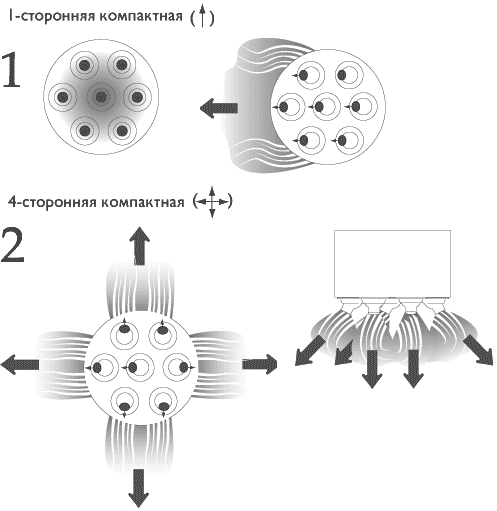

Схемы поворота сопловых ячеек

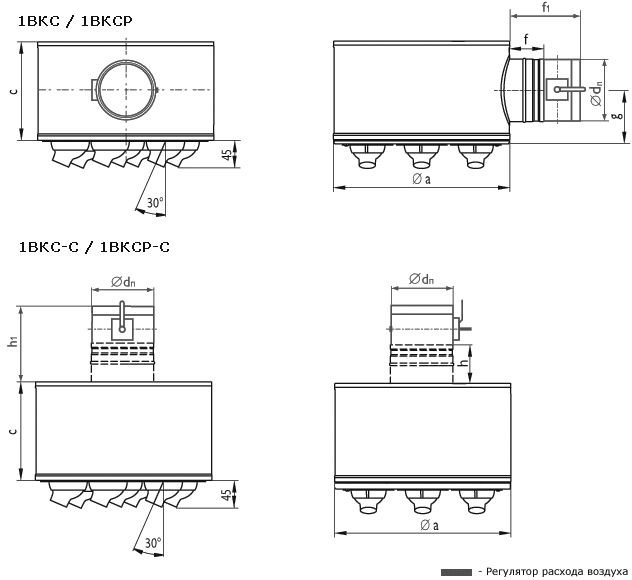

Габаритные размеры

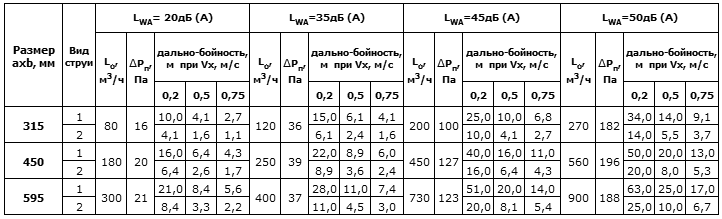

Характеристики панелей
|
Размер |
F0, |
Ødn, |
c1, |
g, |
f, |
f1, |
h, |
h1, |
Вес, кг |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
1ВКС |
1ВКСР |
|||||||||
|
1ВКС / 1ВКСР |
||||||||||
|
315 |
0,0043 |
124 |
200 |
100 |
100 |
190 |
— |
— |
3,0 |
3,6 |
|
450 |
0,0087 |
199 |
265 |
133 |
100 |
190 |
— |
— |
5,2 |
6,0 |
|
595 |
0,0143 |
249 |
315 |
158 |
100 |
190 |
— |
— |
9,7 |
10,8 |
|
1ВКС-С / 1ВКСР-С |
||||||||||
|
315 |
0,0043 |
124 |
200 |
— |
— |
— |
88 |
190 |
3,0 |
3,6 |
|
450 |
0,0087 |
199 |
200 |
— |
— |
— |
88 |
190 |
4,6 |
5,5 |
|
595 |
0,0143 |
249 |
200 |
— |
— |
— |
88 |
190 |
8,2 |
9,3 |
