Общие сведения

Панельные турбулизирующие воздухораспределители 1ВКТ, 1ВКТР, 2ВКТ, 2ВКТР предназначены для подачи воздуха в помещения.

1 ВКТ состоит из стального листа круглой формы с отверстиями, в которых размещены пластмассовые ячейки, и камеры статического давления (КСД).

Отличительной особенностью 2ВКТ от 1ВКТ является глухая центральная часть.

Форма ячеек и их взаимное расположение позволяют создавать закрученную струю воздуха, с помощью которой можно подавать в помещения большой объем воздуха на минимальном расстоянии до рабочей зоны. Индивидуальный угол поворота каждой отдельной ячейки допускает создание большого количества вариантов распределения воздуха и видов формируемых воздушных струй без изменения при этом уровня шума, объёма подаваемого воздуха и падения давления.

Панели ВКТ предназначены для подачи воздуха в помещения высотой от 2,5 м до 5 м. Они могут использоваться как в системах вентиляции для подачи нагретого воздуха, так и кондиционирования для охлаждённого воздуха без образования сквозняков. Максимальный перепад температур при этом для охлаждённого воздуха не должен превышать 12°С. Закруглённая форма ячеек и конструкция их крепления предотвращают оседание пыли и облегчают чистку изделия. Наиболее интересными из возможных видов струй, формируемых ВКТ, являются настилающиеся закрученные и комбинированные струи.

Настилающаяся струя, формируемая ВКТ, дальнобойна и может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом, ВКТ может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий, не внося во внешнее оформление помещения беспорядочного многообразия.

Закрученная струя позволяет раздать в помещении большее количество воздуха одним изделием, не создавая сквозняков вблизи воздухораспределителя. Дальнобойность такой струи меньше 1 метра.

Комбинированной струёй один воздухораспределитель ВКТ обеспечивает требования по объёму воздуха всего помещения (настилающийся поток) и, в тоже время, может подавать часть воздуха в локальную рабочую зону (центральный вертикальный поток). Долевое отношение воздуха в вертикальной и настилающейся струи может варьироваться по желанию пользователя.

Основным достоинством раздачи воздуха через ВКТ является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке вблизи ячеек и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.

Кроме того, в силу большой интенсивности затухания приточного потока ВКТ можно использовать для раздачи воздуха непосредственно в обслуживаемую зону, устанавливая панельный воздухораспределитель пристенно или приколонно, особенно, в производственных помещениях.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВКТР, 2ВКТР дополнительно оснащаются регулятором расхода воздуха.

Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL9016). По заказу возможна окраска панели в другие цвета по каталогу RAL. Белые пластмассовые ячейки в другие цвета не окрашиваются.

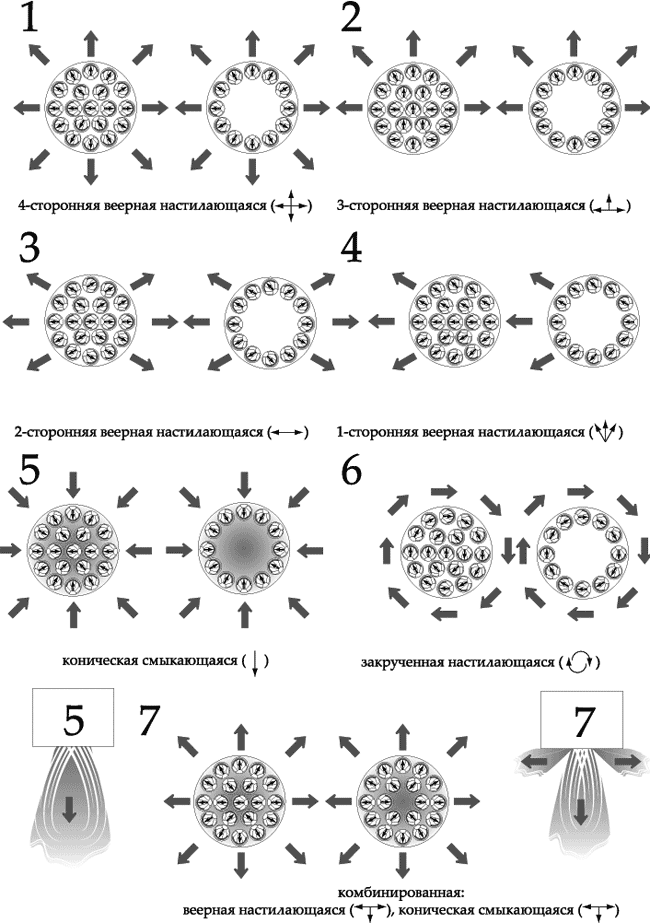

Схемы поворота ячеек турбулизирующих панелей

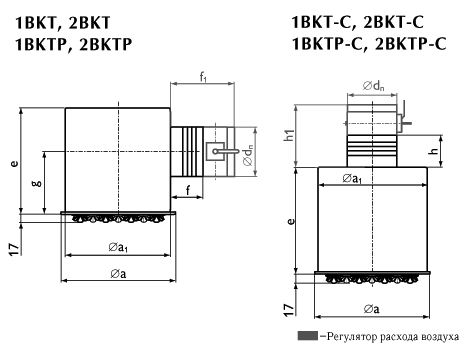

Габаритные размеры

Характеристики панелей

Размер Øа, мм

F0, м2

Ødn, мм

а1, мм

е, мм

g, мм

f, мм

f1, мм

h, мм

h1, мм

Вес*, кг

1ВКТ / 1ВКТР

315

0.033

124

312

200

100

100

190

2.8

450

0.064

159

447

250

125

100

190

5.2

595

0.106

199

592

280

140

100

190

8.1

1ВКТ-С / 1ВКТР-С

315

0.033

124

312

200

88

190

2.8

450

0.064

159

447

200

88

190

5.0

595

0.106

199

592

200

88

190

7.8

2ВКТ / 2ВКТР

315

0.021

124

312

200

100

100

190

2.9

450

0.052

159

447

250

125

100

190

5.2

595

0.094

199

592

280

140

100

190

8.2

2ВКТ-С / 2ВКТР-С

315

0.021

124

312

200

88

190

2.9

450

0.052

159

447

200

88

190

5.0

595

0.094

199

592

200

88

190

7.8

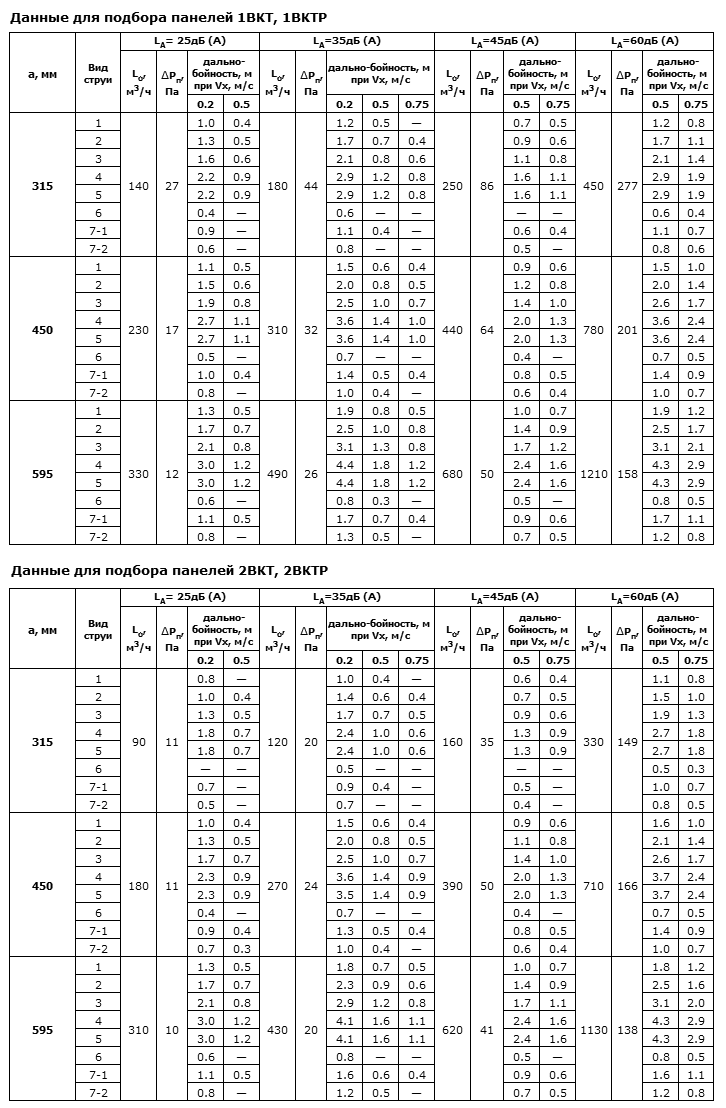

Типоразмеры и данные для подбора
