Общие сведения
Воздухораспределители панельные с закручивателями 1ВКЗ, 1ВКЗР круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования в верхнюю зону помещений различного назначения (производственные, общественные).
Конструктивно изделие состоит из металлическоой панели с отверстиями, в которой установлены металлические диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД).
Воздухораспределитель формирует широкий конический поток с интенсивным перемешиванием воздуха. Направление потока перпендикулярно плоскости воздухораздающей панели.
КСД имеют боковой или торцевой подводящий патрубок.
Для регулирования расхода воздуха изделия 1ВКЗР оснащены регулирующим устройством, которое устанавливается во входном патрубке.
Монтаж воздухораспределителя – потолочный, пристенный или приколонный.
Воздухораспределители 1ВКЗ могут размещаться в подшивном пространстве потолка, при этом видимой является только панель с закручивателями, а КСД находится за подшивным потолком.
Крепление 1ВКЗ, 1ВКЗР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Покрытие методом порошкового напыления в белый цвет (RAL 9016), круглые изделия 1ВКЗ, 1ВКЗР окрашиваются полностью. По заказу возможна окраска в другие цвета по каталогу RAL или текстурирование.

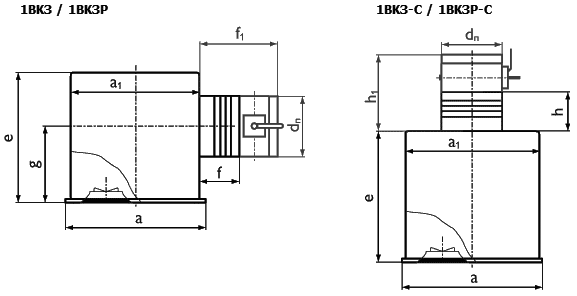

Габаритные размеры

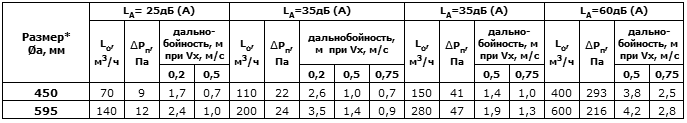

Характеристики панелей
|
Размер* Øa, мм |
F0, м2 |
Ødn, мм |
а1, мм |
е, мм |
g, мм |
f, мм |
f1, мм |
h, мм |
h1, мм |
Вес*, кг |
|---|---|---|---|---|---|---|---|---|---|---|
|
1ВКЗ / 1ВКЗР |
||||||||||
|
450 |
0,018 |
159 |
447 |
250 |
125 |
100 |
190 |
— |
— |
5,6 |
|
595 |
0,034 |
199 |
592 |
280 |
140 |
100 |
190 |
— |
— |
9,8 |
|
1ВКЗ-С / 1ВКЗР-С |
||||||||||
|
450 |
0,018 |
159 |
447 |
200 |
— |
— |
— |
190 |
88 |
5,6 |
|
595 |
0,034 |
199 |
592 |
200 |
— |
— |
— |
190 |
88 |
9,1 |
