Общие сведения

Воздухораспределители закручивающие прямоугольные 3ДПЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

Воздухораспределитель 3ДПЗ состоит из прямоугольной стальной панели, в центре которой размещен лопаточный закручиватель и камеры статического давления. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДПЗР дополнительно оснащаются регулятором расхода воздуха. Воздухораспределители 3ДПЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Воздухораспределители устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Они крепятся к строительным конструкциям с помощью металлических тросов или резьбовых штанг (шпилек) и угловых кронштейнов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

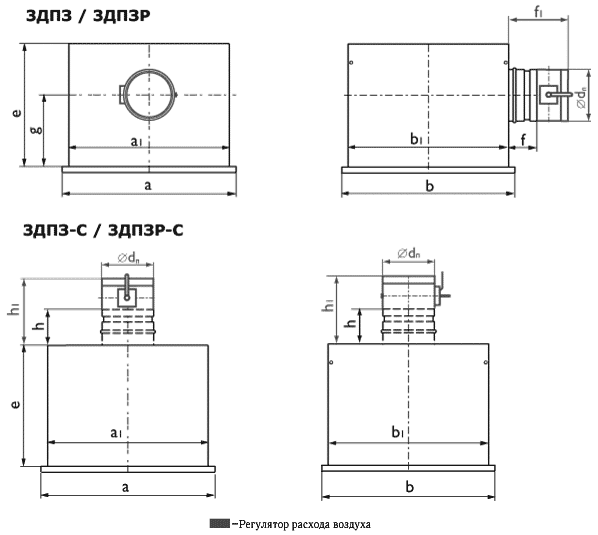

Габаритные размеры

Характеристики панелей

Размер
a x b, мм

а1,
мм

b1,
мм

е,
мм

Ødn,
мм

g,
мм

h,
мм

h1,
мм

f,
мм

f1,
мм

Вес,
кг

Вес*,
кг

3ДПЗ/3ДПЗР

450 х 450

420

420

350

199

211

88

190

75

177

7,3

8,1

595 х 595

570

570

390

249

231

88

190

75

177

11,7

12,6

3ДПЗ-С/3ДПЗР-С

450 х 450

420

420

200

199

88

190

75

177

5,8

6,5

595 х 595

570

570

200

249

88

190

75

177

9,2

10,1

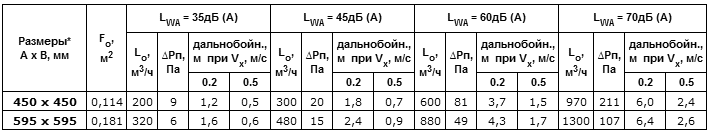

Типоразмеры и данные для подбора
