Общие сведения

Воздухораспределители типа ВЭПш предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла. Воздухораспределители типа ВЭПш могут устанавливаться в помещениях с производствами любой категории взрывной и пожарной безопасности. Они относятся к группе нерегулируемых  воздухораспределителей с расходом воздуха от 5000 до 40000 м3/ч.

Воздухораспределитель состоит из воздухораздающей панели и короба.

По способу установки панелей предусматривается изготовление следующих типов воздухораспределителей с односторонней подачей воздуха:

● ВЭПш – напольный с верхним подводом воздуха, устанавливается на подставках высотой 1-2м;
● ВЭПш Гб – горизонтальный потолочный с боковым подводом воздуха;
● ВЭПш Гв – горизонтальный потолочный с вертикальным подводом воздуха;
● ВЭПш-Д – воздухораспределитель с двухсторонним выпуском воздуха (панели размещены на противоположных сторонах короба);
● ВЭПш-Т – воздухораспределитель с трехсторонним выпуском воздуха.

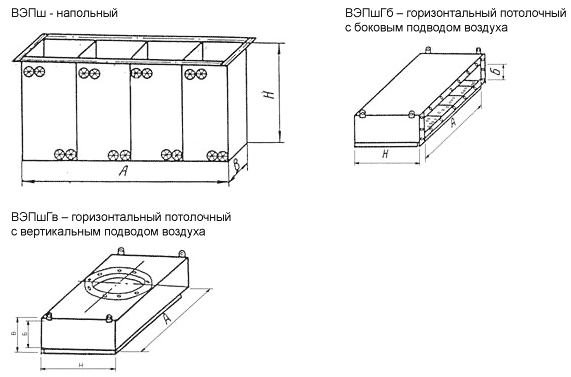

Габаритные размеры

Технические характеристики

Обозначение

АхВхН, мм

Диаметр присоединительного фланца Д, мм

Расход воздуха, м3/ч

Воздухораспределяющая поверхность, м2

Масса, кг

ВЭПш10

500х250х550



625-2500

0,25

9,6

ВЭПш11

500х500х1040

450

1250-5000

0,5

21,3

ВЭПш12

1000х500х1040

710

2500-10000

1,0

43,8

ВЭПш13

1500х500х1040

900

3750-15000

1,5

53,0

ВЭПш14

2000х500х1040

1000

5000-20000

2,0

86,8

ВЭПш21

500х500х2050

710

2500-10000

1,0

38,8

ВЭПш22

1000х500х2050

1000

5000-20000

2,0

77,0

ВЭПш23

1500х500х2050

1250

7500-30000

3,0

116,0

ВЭПш24

2000х500х2050

1400

10000-40000

4,0

153,8

ВЭПш11Гб

500х500х1040

450

1250-5000

0,5

21,5

ВЭПш12Гб

1000х500,4х1111,4

710

2500-10000

1,0

58,7

ВЭПш13Гб

1200х500х1111,4

900

3750-15000

1,5

80,0

ВЭПш14Гб

2000х500х1111,4

1000

5000-20000

2,0

95,0

ВЭПш22Гб

1000х500х2220

1000

5000-20000

2,0

111,0

ВЭПш23Гб

1200х500х2225

1250

7500-30000

3,0

143,0

ВЭПш24Гб

2000х500х2223

1400

10000-40000

4,0

168,0

ВЭПш11Гв

500х500х1028

450

1250-5000

0,5

20,3

ВЭПш12Гв

1000х500х1113

710

2500-10000

1,0

53,0

ВЭПш13Гв

1200х500х1113

900

3750-15000

1,5

80,0

ВЭПш14Гв

2000х500х1113

1000

5000-20000

2,0

90,0

ВЭПш22Гв

1000х500х2223

900

5000-20000

2,0

104,0

ВЭПш23Гв

1200х500х2223

1250

7500-30000

3,0

138,0

ВЭПш24Гв

2000х500х2223

1400

10000-40000

4,0

157,0

ВЭПш-Д

500х500х1040

710

2500-10000

1,0

21,8

ВЭПш-Т

600х600х1040

900

3750-15000

1,5

29,8
