Воздухораспределители типа НРВ предназначены для подачи приточного воздуха в рабочую зону. Высота установки воздухораспределителя над полом до 4м, считая от оси решетки. Воздухораспределитель представляет патрубок с торцевой заглушкой и врезками (патрубками) для установки воздухораспределительных решеток. По числу врезанных патрубков НРВ изготавливаются четырехструйными и двухструйными. Подача воздуха в воздухораспределитель может осуществляться как снизу, так и сверху.
Двухструйные воздухораспределители используются при раздаче воздуха от стен, четырехструйные – от колонн.
Обозначение воздухораспределителя | Кол-во |
| Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
С верхним | С нижним | Д | Д0 | L1 | L2 | H | ||
НРВ 1В |
НРВ 1Н |
2 |
280 |
170 |
281 |
— |
300 |
11,7 |
НРВ 2В |
НРВ 2Н |
355 |
215 |
336 |
— |
478 |
15,23 |
|
НРВ 3В |
НРВ 3Н |
630 |
380 |
506 |
— |
478 |
26,95 |
|
НРВ 4В |
НРВ 4Н |
710 |
450 |
536 |
— |
678 |
52,8 |
|
НРВ 5В |
НРВ 5Н |
900 |
540 |
786 |
— |
685 |
88 |
|
НРВ 6В |
НРВ 6Н |
1250 |
750 |
1006 |
— |
689 |
126 |
|
НРВ 9В |
НРВ 9Н |
4 |
710 |
425 |
— |
1072 |
478 |
57,9 |

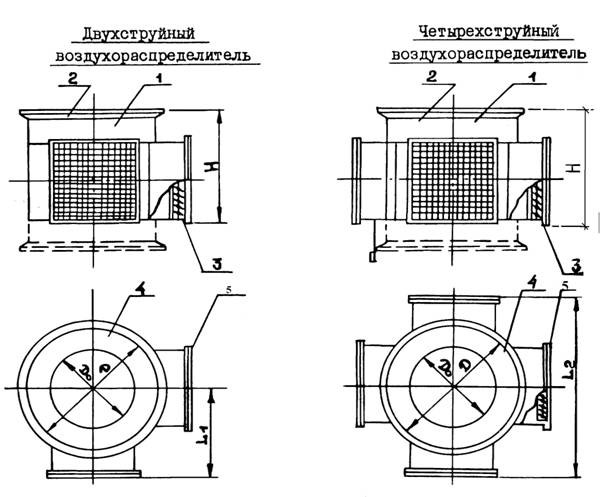

1- корпус; 2 – присоединительный фланец; 3 – решетки; 4 – диафрагма; 5 – выпускной патрубок.
Основные характеристики воздухораспределителей типа НРВ
Обозначение | Расход воздуха L, м3/час | Площадь живого сечения F0, м2 | Коэффициент местного сопротивления,§ |
|---|---|---|---|
НРВ-2 |
2200-4300 |
0,056х2 |
3 |
НРВ-4 |
7300-14500 |
0,168х2 |
|
НРВ-6 |
18200-26100 |
0,336х2 |
|
НРВ-8 |
4400-8600 |
0,056х4 |
|
НРВ-10 |
14400-29000 |
0,168х4 |
|
НРВ-12 |
36400-52200 |
0,336х4 |
Обозначение и основные параметры воздухораспределителей
Обозначение воздухораспределителя | Кол. Выпускных патрубков | Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
С верхним присоединением | С нижним присоединением | Д | Д0 | L1 | L2 | H | ||
НРВ 1В |
НРВ 1Н |
2 |
280 |
170 |
281 |
— |
300 |
11,7 |
НРВ 2В |
НРВ 2Н |
355 |
215 |
336 |
— |
478 |
15,23 |
|
НРВ 3В |
НРВ 3Н |
630 |
380 |
506 |
— |
478 |
26,95 |
|
НРВ 4В |
НРВ 4Н |
710 |
450 |
536 |
— |
678 |
52,8 |
|
НРВ 5В |
НРВ 5Н |
900 |
540 |
786 |
— |
685 |
88,0 |
|
НРВ 6В |
НРВ 6Н |
1250 |
750 |
1006 |
— |
689 |
126 |
|
НРВ 7В |
НРВ 7Н |
4 |
400 |
240 |
— |
682 |
278 |
20 |
НРВ 8В |
НРВ 8Н |
500 |
300 |
— |
812 |
478 |
27,9 |
|
НРВ 9В |
НРВ 9Н |
710 |
425 |
— |
1072 |
478 |
57,9 |
|
НРВ 10В |
НРВ 10Н |
1000 |
600 |
— |
1372 |
685 |
93 |
|
НРВ 11В |
НРВ 11Н |
1250 |
750 |
— |
1922 |
689 |
154,3 |
|
НРВ 12В |
НРВ 12В |
1400 |
840 |
— |
2172 |
689 |
209,4 |
|
