Общие сведения
Воздухораздающие блоки c фильтрами высокой эффективности (класс очистки НЕРА) предназначены для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.
Воздухораздающие блоки (далее ВБ) выпускаются в 3-х исполнениях и отличаются типом панелей: с диффузорной панелью (ВБД), подающей воздух горизонтальными настилающимися (турбулентными) струями, с перфорированной (ВБП-М) и сотовой (ВБС-М) панелями, обеспечивающими вертикальную подачу воздуха ламинарным потоком. Изготавливается 4 типоразмера ВБ: 450х450, 595х595, 750х750 и 750х450 мм, в корпусе которых размещается фильтр высокой эффективности класса Н11, Н13 или Н14 толщиной 78, 150 или 300 мм, соответственно.
Воздухораздающие блоки состоят из герметичного стального сварного корпуса с подводящим боковым или торцевым патрубком круглого сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Контроль загрязнения фильтра осуществляется с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра.
Конструкция воздухораздающего блока обеспечивает легкий доступ к фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из зоны "грязного" воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.
Монтаж изделий – потолочный или настенный, как правило, в подшивном пространстве. Крепление корпуса ВБ к строительным конструкциям потолка осуществляется с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса. К стенам ВБ крепятся за проушины корпуса с помощью кронштейнов. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

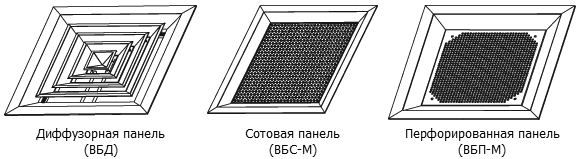

Вид панелей

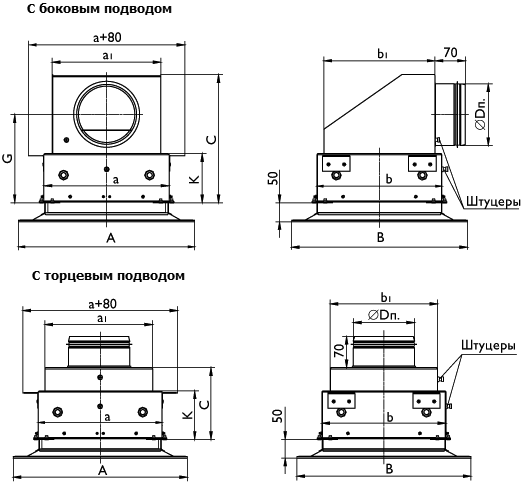

Габаритные размеры

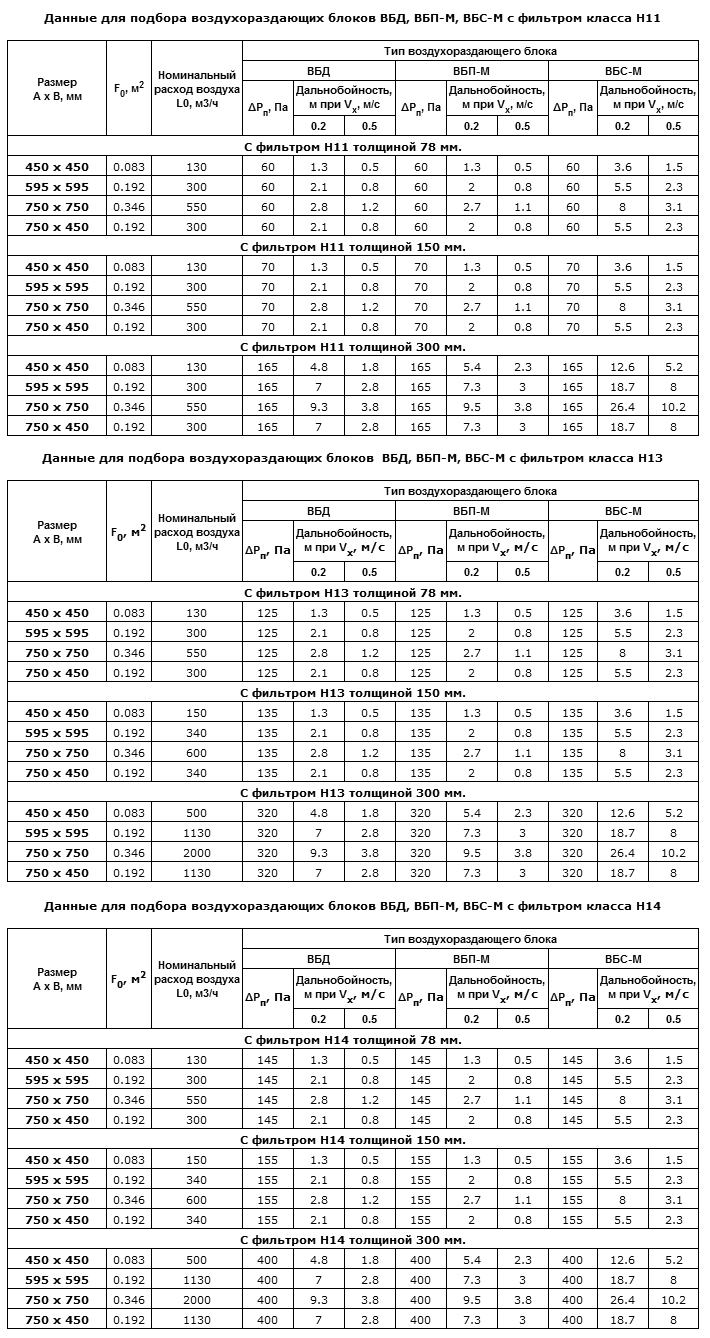

Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-М с толщиной фильтра 78мм
|
Размер А x В, мм |
F0, м2 |
Dпатр., мм |
а x b, мм |
а1 x b1, мм |
С, мм |
G, мм |
К, мм |
Размер фильтра, мм |
|---|---|---|---|---|---|---|---|---|
|
с боковым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
328 |
225 |
126 |
305 x 305 x 78 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
368 |
245 |
457 x 457 x 78 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
418 |
270 |
610 x 610 x 78 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
368 |
245 |
610 x 305 x 78 |
|
|
с торцевым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
186 |
- |
126 |
305 x 305 x 78 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
186 |
- |
457 x 457 x 78 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
196 |
- |
610 x 610 x 78 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
196 |
- |
610 x 305 x 78 |
|
Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-М с толщиной фильтра 150 мм
|
Размер А x В, мм |
F0, м2 |
Dпатр., мм |
а x b, мм |
а1 x b1, мм |
С, мм |
G, мм |
К, мм |
Размер фильтра, мм |
|---|---|---|---|---|---|---|---|---|
|
с боковым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
400 |
297 |
198 |
305 x 305 x 150 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
440 |
317 |
457 x 457 x 150 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
490 |
342 |
610 x 610 x 150 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
440 |
317 |
610 x 305 x 150 |
|
|
с торцевым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
258 |
- |
198 |
305 x 305 x 150 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
258 |
- |
457 x 457 x 150 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
268 |
- |
610 x 610 x 150 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
268 |
- |
610 x 305 x 150 |
|
Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-Мс толщиной фильтра 300 мм
|
Размер А x В, мм |
F0, м2 |
Dпатр., мм |
а x b, мм |
а1 x b1, мм |
С, мм |
G, мм |
К, мм |
Размер фильтра, мм |
|---|---|---|---|---|---|---|---|---|
|
с боковым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
550 |
447 |
348 |
305 x 305 x 300 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
590 |
467 |
457 x 457 x 300 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
640 |
492 |
610 x 610 x 300 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
590 |
467 |
610 x 305 x 300 |
|
|
с торцевым подводом |
||||||||
|
450 x 450 |
0.083 |
159 |
320 x 320 |
280 x 280 |
408 |
- |
348 |
305 x 305 x 300 |
|
595 x 595 |
0.192 |
199 |
475 x 475 |
430 x 430 |
408 |
- |
457 x 457 x 300 |
|
|
750 x 750 |
0.346 |
249 |
625 x 625 |
585 x 585 |
418 |
- |
610 x 610 x 300 |
|
|
750 x 450 |
0.192 |
199 |
625 x 320 |
585 x 280 |
418 |
- |
610 x 305 x 300 |
|
Вес воздухораздающих блоков ВБД, ВБП-М, ВБС-М с толщиной фильтра 78, 150 и 300 мм
|
Размер А x В, мм |
ВБД |
ВБП-М |
ВБС-М |
ВБД |
ВБП-М |
ВБС-М |
ВБД |
ВБП-М |
ВБС-М |
|---|---|---|---|---|---|---|---|---|---|
|
Толщина фильтра 78 мм |
Толщина фильтра 150 мм |
Толщина фильтра 300 мм |
|||||||
|
с боковым подводом |
|||||||||
|
450 x 450 |
8.5 |
8.2 |
8.4 |
10.2 |
9.8 |
10 |
12.3 |
12 |
12.2 |
|
595 x 595 |
14.3 |
13.8 |
14.1 |
16.5 |
16 |
16.3 |
19.9 |
19.4 |
19.7 |
|
750 x 750 |
21.4 |
20.6 |
21.4 |
24.4 |
23.6 |
24.4 |
28.8 |
28 |
28.8 |
|
750 x 450 |
13.5 |
13.2 |
13.9 |
15.7 |
15.4 |
16.1 |
19.1 |
18.8 |
19.5 |
|
с торцевым подводом |
|||||||||
|
450 x 450 |
7.2 |
7 |
7.1 |
8.8 |
8.6 |
8.7 |
11 |
10.8 |
10.9 |
|
595 x 595 |
11.4 |
11 |
11.4 |
13.6 |
13.2 |
13.6 |
17 |
16.6 |
17 |
|
750 x 750 |
16.9 |
16.2 |
17 |
19.9 |
19.2 |
20 |
24.3 |
23.6 |
24.4 |
|
750 x 450 |
11.2 |
10.8 |
11.6 |
13.4 |
13 |
13.8 |
16.8 |
16.4 |
17.2 |
