Общие сведения
Электрокалориферы ЭКО предназначены для комплектации электрокалориферных установок серии ЭКОЦ или применения в вентиляционных системах для нагрева воздуха в зданиях сельскохозяйственного, промышленного, коммунального назначения при условии, если окружающая среда невзрывоопасная и не содержит значительного количества токопроводящей пыли.
Электрический калорифер представляет собой каркас прямоугольного сечения, внутри которого расположены трубчатые оребренные электронагреватели: ТЭНы расположены в два или три ряда, каждый из которых представляет автономную электрическую секцию. Выводы ТЭНов размещаются в коробках, которые закрываются крышками.
Электронагреватели ТЭНов соединены в звезду для того, чтобы при подключении электрокалорифера к сети 380 В на каждом ТЭНе было 220 В. В корпусе установлены два независимых биметаллических нормальнозамкнутых термовыключателя с самовозвратом. Один с температурой срабатывания 70-100° С как защита против перегрева воздушного потока, а второй с температурой срабатывания 100-130° С для защиты от пожара при перегреве корпуса.
Технические характеристики электрокалориферов ЭКО
|
Марка электрокалорифера |
Мощность, кВт |
Производитель- ность по воздуху, м3/час |
Перепад температур на входе и выходе, °C |
Аэродина- мическое сопротив- ление по воздуху, Па |
Число секций |
Мощность секций, кВт |
|---|---|---|---|---|---|---|
|
ЭКО-5 |
4,8 |
400 |
35 |
70 |
1 |
4,8 |
|
ЭКО-10 |
9,6 |
800 |
35 |
100 |
2 |
4,8 |
|
ЭКО-16 |
15,0 |
1900 |
35 |
100 |
2 |
7,5 |
|
ЭКО-25 |
22,5 |
2500 |
35 |
150 |
3 |
7,5 |
|
ЭКО-40 |
45,0 |
3500 |
50 |
200 |
3 |
15,0 |
|
ЭКО-60 |
67,5 |
4000 |
65 |
300 |
3 |
22,5 |
|
ЭКО-100 |
90,0 |
5000 |
70 |
350 |
3 |
30,0 |
|
ЭКО-160 |
157,5 |
7500 |
85 |
350 |
3 |
52,5 |
|
ЭКО-250 |
250,0 |
10000 |
100 |
400 |
4 |
62,5 |

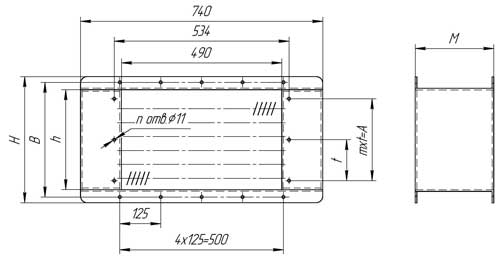

Габаритные размеры электрокалориферов ЭКО
|
Тип изделия |
Размеры, мм |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
h |
B |
H |
t |
А |
M |
n |
m |
V, м3 |
|
|
ЭКО-5 |
145 |
190 |
225 |
100 |
100 |
170 |
28 |
1 |
0,031 |
|
ЭКО-10 |
170 |
215 |
250 |
125 |
125 |
175 |
28 |
1 |
0,031 |
|
ЭКО-16 |
170 |
215 |
250 |
125 |
125 |
175 |
28 |
1 |
0,031 |
|
ЭКО-25 |
170 |
215 |
250 |
125 |
125 |
240 |
28 |
1 |
0,044 |
|
ЭКО-40 |
305 |
350 |
385 |
125 |
250 |
240 |
32 |
2 |
0,068 |
|
ЭКО-60 |
440 |
485 |
520 |
150 |
300 |
240 |
32 |
2 |
0,092 |
|
ЭКО-100 |
575 |
620 |
655 |
150 |
450 |
240 |
32 |
3 |
0,116 |
|
ЭКО-160 |
980 |
1025 |
1060 |
150 |
600 |
240 |
40 |
4 |
0,188 |
|
ЭКО-250 |
1150 |
1195 |
1230 |
150 |
900 |
305 |
48 |
6 |
0,278 |
