Вытяжные краны KEMPER предназначены для улавливания и последующего удаления различных видов пыли и дыма, вредных веществ от локального источника выделения на рабочем месте на предприятиях различных отраслей промышленности. Рекомендуемый расход воздуха 1000-1500м3/час из расчёта использования источника тока сварочного аппарата до 300А и 1500-2500м3/час из расчёта использования источника тока сварочного аппарата от 300 до 500А. Рекомендуемая монтажная высота установки вытяжных консольно-поворотных рукавов от 2 до 3 метров.

Вытяжной кран состоит из двухбалочного консольного механизма с тормозом консоли и вытяжного рукава с радиусом раб. зоны от 2 до 4 метров. Конструкция вытяжного крана KEMPER предусматривает установку и размещение подающего механизма сварочного полуавтомата (до 50кг) на консольной части устройства. Вытяжные рукава KEMPER обладают внутренним опорным механизмом. Конструкция устройства с поддерживающей пружиной и со сдвоенным шарикоподшипником в поворотной опоре обеспечивают рукавам плавное и лёгкое перемещение в пределах рабочей зоны действия. Вытяжные рукава могут поворачиваться вокруг оси опоры на 360с. Рекомендуемая температура перемещаемой воздушной среды до +70С. Вытяжная насадка KEMPER снабжена встроенным шибером для регулировки расхода воздуха, проходящего через вытяжной рукав.

При данном решении организации местной вытяжной вентиляции рабочие места сварочных постов оснащаются вытяжными кранами KEMPER с диаметром воздуховода 160-250мм и радиусом рабочей зоны от 3 до 6 метров, которые могут быть закреплены на несущих конструкциях цеха, колонне или опорной стойке при помощи обвязки либо сварки. Сварочные дымы и аэрозоли в количестве не менее 75% будут удаляться непосредственно от мест образования загрязнений, и попадать в единый воздуховод через индивидуальный вентилятор, либо через вытяжной воздуховод вытягиваться фильтро-вентиляционной системой KEMPER центрального типа.

Вытяжные рукава выполнены таким образом, что вы легко можете отрегулировать и установить рукав в нужное положение. При этом вытяжной рукав надежно фиксируется в заданном положении. Радиус действия вытяжного рукава составляет 360С, что позволяет легко и эффективно подобрать нужное положение. Для наиболее эффективного улавливания вредных веществ важно правильно разместить вытяжную воронку.

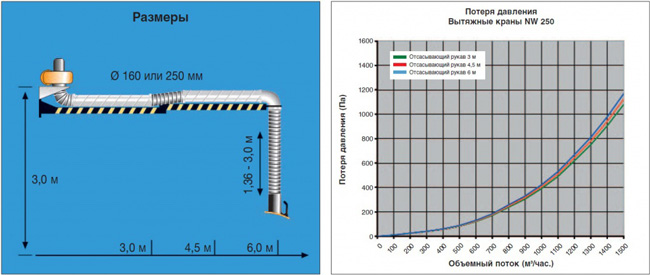

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Арт.№

 Параметры

Длина, м

Диаметр, мм

Уровень шума дБ (А)

91 130

3,0

160

64

91 145

4,5

160

64

91 160

6,0

160

64

Арт.№

 Параметры

Длина, м

Диаметр, мм

Уровень шума дБ (А)

91 230

3,0

250

67

91 245

4,5

250

67

91 260

6,0

250

67
