Вытяжные консольно-поворотные рукава KEMPER предназначены для улавливания и последующего удаления различных видов пыли и дыма, вредных веществ от локального источника выделения на рабочем месте на предприятиях различных отраслей промышленности. Рекомендуемый расход воздуха 1000-1500м3/час из расчёта использования источника тока сварочного аппарата до 300А и 1500-2500м3/час из расчёта использования источника тока сварочного аппарата от 300 до 500А. Рекомендуемая монтажная высота установки вытяжных консольно-поворотных рукавов от 2 до 3 метров.
Вытяжной консольно-поворотный рукав состоит из однобалочного консольного механизма с тормозом консоли, вытяжного рукава с радиусом раб. зоны от 2 до 4 метров. Конструкция консольно-поворотного рукава KEMPER предусматривает установку и размещение подающего механизма сварочного полуавтомата (до 50кг) на консольной части устройства. Вытяжные рукава KEMPER обладают внутренним опорным механизмом. Конструкция устройства с поддерживающей пружиной и со сдвоенным шарикоподшипником в поворотной опоре обеспечивают рукавам плавное и лёгкое перемещение в пределах рабочей зоны действия. Вытяжные рукава могут поворачиваться вокруг оси опоры на 360С. Рекомендуемая температура перемещаемой воздушной среды до +70С.

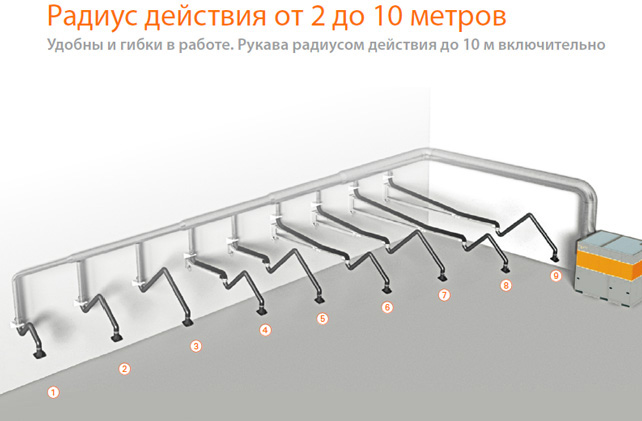

Запатентованная вытяжная насадка KEMPER снабжена встроенным шибером для регулировки расхода воздуха, проходящего через вытяжной рукав. При данном решении организации местной вытяжной вентиляции рабочие места сварочных постов оснащаются консольно-поворотными вытяжными рукавами с диаметром воздуховода 150мм и радиусом рабочей зоны от 8 до 10 метров, которые могут быть закреплены на несущих конструкциях цеха, колонне или опорной стойке при помощи обвязки либо сварки.
Сварочные дымы и аэрозоли в количестве не менее 75% будут удаляться непосредственно от мест образования загрязнений, и попадать в единый воздуховод через индивидуальный вентилятор, либо через вытяжной воздуховод вытягиваться фильтровентиляционной системой KEMPER центрального типа. Форма вытяжных насадок KEMPER разработана таким образом, что во время работы вытяжного рукава возникает продольная зона всасывания, которая приспосабливается к форме свариваемого шва. Экран по сторонам в ворме фланца препятствует всасыванию ненужного воздуха. Как показали испытания, эффективность улавливания таких насадок более чем на 40% эффективнее насадок овальной формы.
Вытяжные рукава выполнены таким образом, что вы легко можете отрегулировать и установить рукав в нужное положение. При этом вытяжной рукав надежно фиксируется в заданном положении. Радиус действия вытяжного рукава составляет 360С, что позволяет легко и эффективно подобрать нужное положение. Для наиболее эффективного улавливания вредных веществ важно правильно разместить вытяжную воронку.
